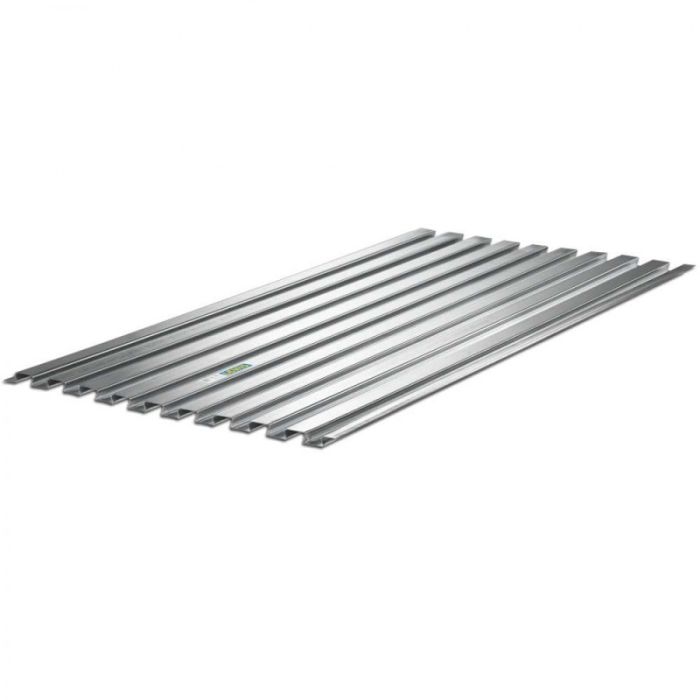

LEWIS Zwaluwstaartplaat

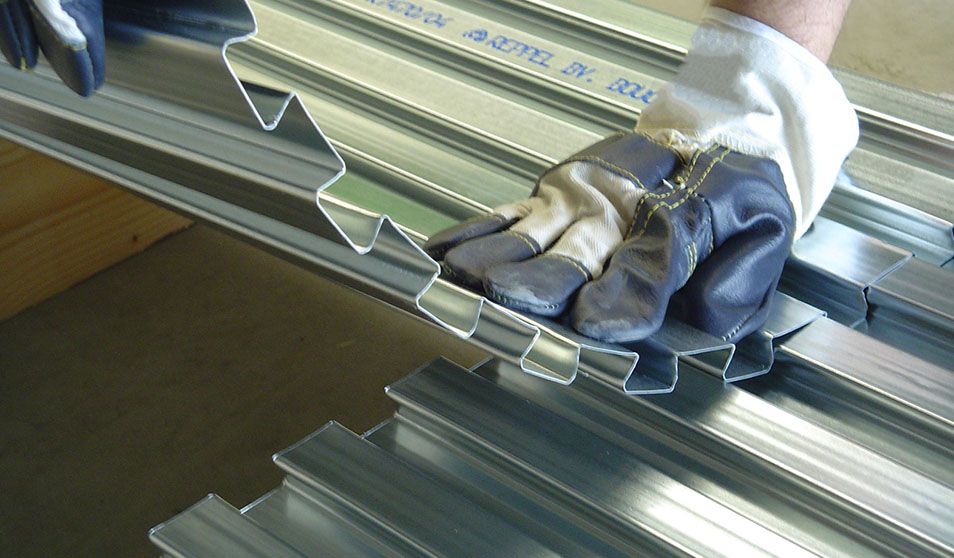

LEWIS Zwaluwstaartplaten zijn zwaluwstaartvormig gewalste, zelfdragende stalen wapeningsplaten, die worden gebruikt voor de bekisting en wapening van dunne lichtgewicht betonvloeren op houten, stalen of andersoortige draagconstructies. De Zwaluwstaartplaten dienen los worden neergelegd. Mocht je de platen vast willen maken aan elkaar dan kan dit met een framingschroef. Weten welke materialen je nog meer nodig hebt als je zwaluwstaartplaten besteld? Bekijk dan ons verwerkingsadvies!

Zwaluwstaartvloer met zwaluwstaartplaten

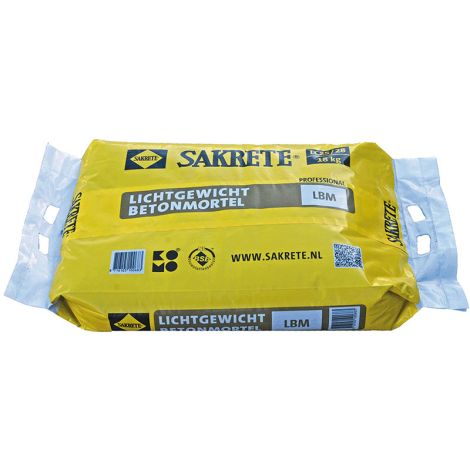

De LEWIS Zwaluwstaartplaat vloer bestaat uit een speciale plaat welke tezamen met een dunne laag fijn grindbeton zorgt voor een stabiele lichte, maar draagkrachtige betonvloer. Na montage van de zwaluwstaartplaten wordt in het werk fijn grindbeton (C20/25) op de platen aangebracht. Tijdens het verwerken van het fijn grindbeton fungeren de Lewis zwaluwstaartplaten als verloren bekisting, die het gewicht van de betonspecie en de montagebelasting overbrengen naar de draagconstructie. Na het verharden van het beton vormen de zwaluwstaartplaten samen met het beton één constructief geheel. Het fijn grindbeton kan monoliet vlak worden afgewerkt zodat geen extra afwerkvloer nodig is. Het toepassen van andere soorten mortel behoort tot de mogelijkheden.

Systeem vloerconstructies

• Geluidsisolerende vloerconstructie
• Brandwerende vloerconstructie
• Constructieve vloerconstructie
• Samenwerkende (hout-beton) vloerconstructie
• IFD vloerconstructies (Industrieel, Flexibel en Demontabel)
• Watervaste vloerconstructie
• Nadere gegevens zijn in afzonderlijke productdatabladen opgenomen.

Kenmerkende eigenschappen

• Laag eigen gewicht (vanaf 60 kg/m2) bij een hoge toelaatbare belasting
• Geringe vloerdikte (vanaf 36 mm)
• Eenvoudige verwerking
• Geluidsisolerend (> 40 dB verbetering realiseerbaar)
• Brandweerstand (WBDBO) tot 120 minuten probleemloos haalbaar
• Overspanningen (h.o.h.) tot 2500 mm
• Duurzaam door toepassing van kwaliteitsstaal
• Kostenbesparend

Het profiel heeft een geoptimaliseerde "S"-vormige geometrie waardoor de stijfheid van de plaat zeer hoog is en de samenwerking tussen de Lewis Zwaluwstaartplaten en het fijn grind beton voor de hoogst mogelijke draagkracht van de vloer zorg dragen.

Toepassingsmogelijkheden

• Renovatievloer
• Woningscheidende vloeren
• Geluidsisolerende vloeren
• Brandveilige vloeren
• IFD vloeren (bijv. Wing / Slimline)
• Constructieve dekvloeren
• Watervaste vloeren
• Tegels, natuursteen, terrazzo op hout

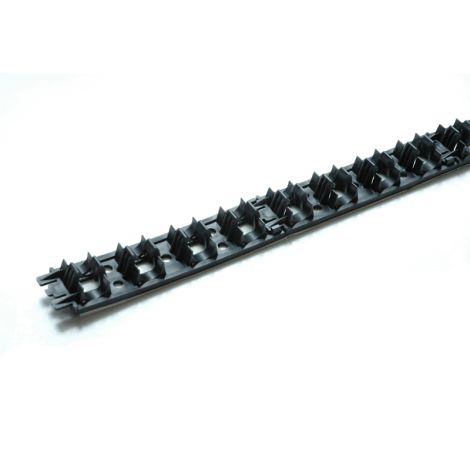

• Vloerverwarming op hout
• Entresolvloeren
• Verhoogde vloeren
