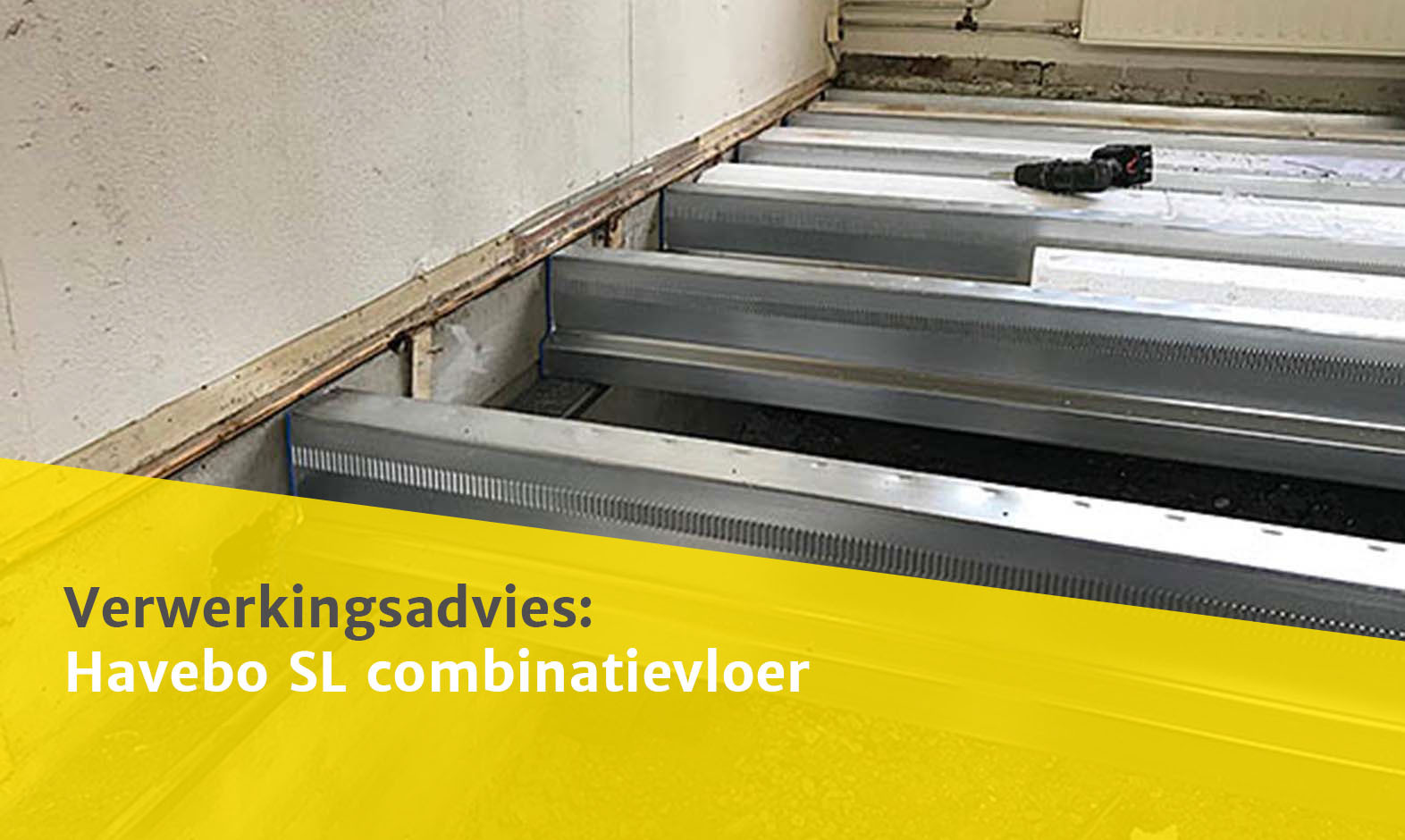

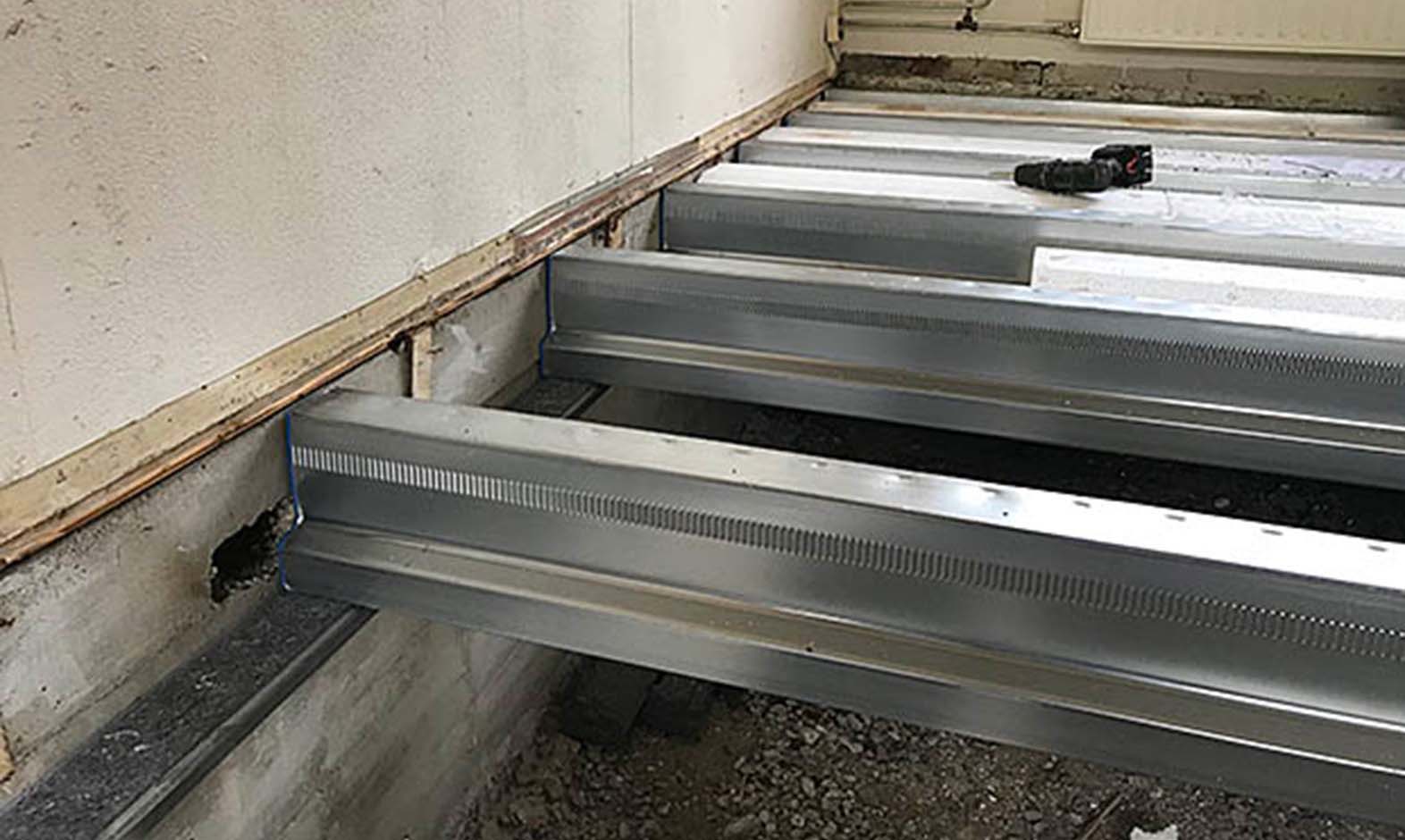

Een renovatievloer leggen met de SL combinatievloer
Ben je van plan om een vloer te renoveren? Kies dan voor de SL combinatievloer! Deze renovatievloer van Havebo is eenvoudig en snel te monteren. Dankzij de handige hoeklijnen en raveelschoenen kan dit al binnen één werkdag gerealiseerd worden. Dit is echter wel afhankelijk van het type vloer dat je kiest. Er zijn namelijk drie soorten renovatievloer te realiseren met de SL combinatievloer, namelijk:
- Droge vloer
- Semi-droge vloer
- Natte vloer
We hebben voor elk type vloer een beknopte, maar duidelijke verwerkingsinstructie geschreven.
Afkorten van stalen liggers
Het afkorten van de stalen liggers kan zonder nabehandeling, mits je een reciprozaag gebruikt. Maak je gebruik van een slijptol? Dan dien je de stalen liggers na te behandelen met een zinkspray.

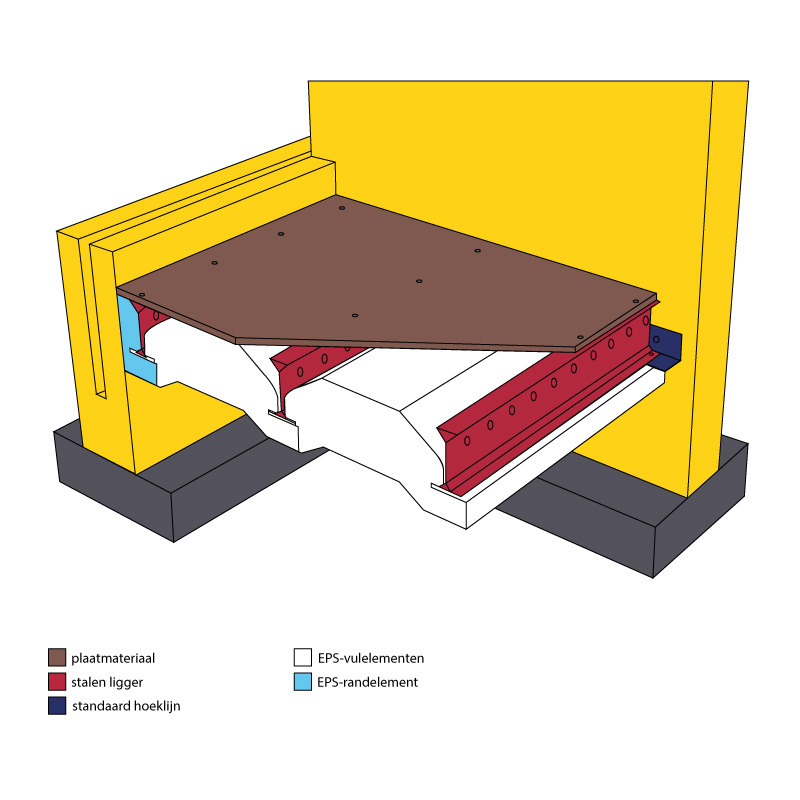

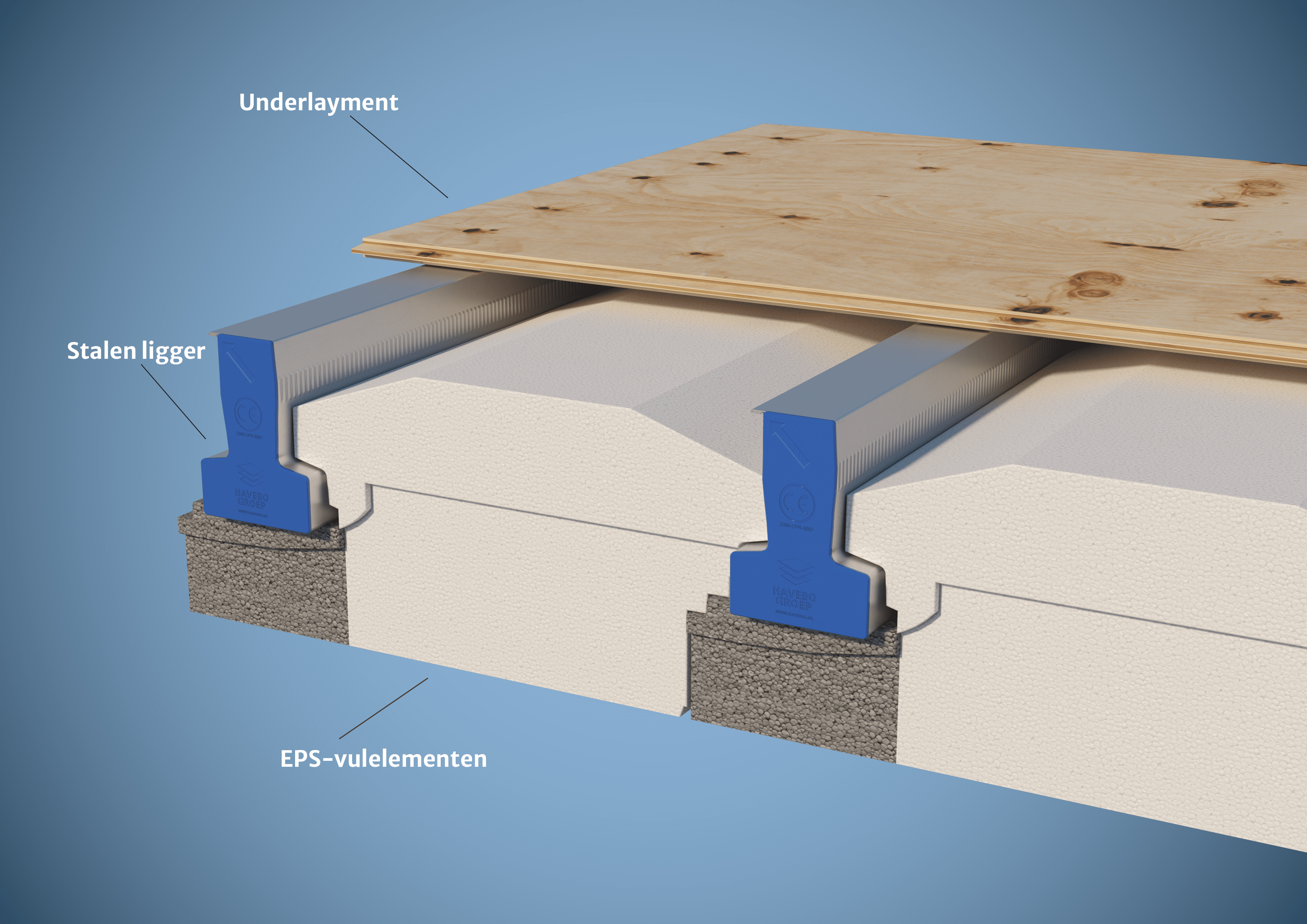

Verwerking SL-Combinatievloer Droog:
- Verwijder de oude bestaande houten vloer en maak de kruipruimte schoon en vrij.

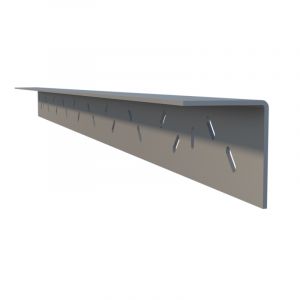

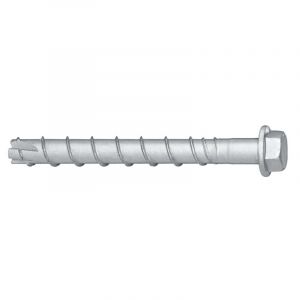

- Monteer de hoeklijn aan de muur met de hulp van ankers. Het wordt aangeraden om een geluidsisolerende rubber oplegstrook op de hoeklijn te monteren. Dit is beter voor de akoestiek.
- Begin met het plaatsen van de eerste twee stalen liggers op de juiste hartmaat. Bekijk de onderstaande tabel voor de juiste hartmaat. Voeg vervolgens de EPS-elementen ertussen. Zorg ervoor dat de flap van de eerste rij blokken tegen de bestaande muur aan komt. Leg de vloer verder dicht, rij voor rij. Door steeds een stalen ligger tussen elke twee rijen EPS-elementen te monteren, sluit het vloerveld.
- Bij de laatste rij blokken is het aan te raden de ongeïsoleerde balk na te isoleren met behulp van een isolatiestrook.
- Wanneer het vloerveld dicht zit, is het aan te bevelen om het vloerveld na te lopen op eventuele openingen of beschadigingen en deze te vullen met purschuim.
- Vergeet ook niet om de ruimte tussen begin- en eindbalk en de bestaande muur te isoleren met purschuim, zodat hier ook geen koudebruggen ontstaan.

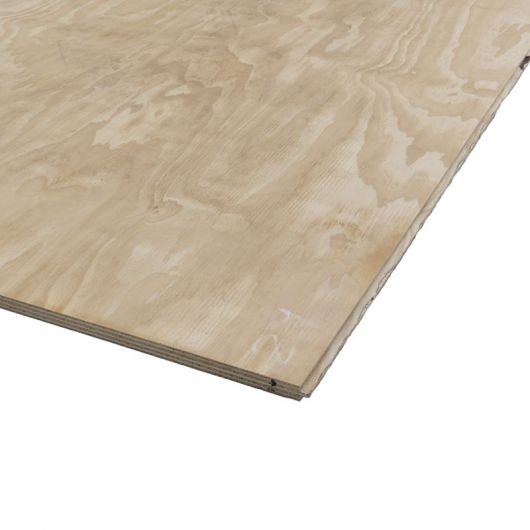

- Vervolgens kan hier de underlaymentplaat 21 mm op worden gemonteerd. Zorg ervoor dat de platen altijd haaks op de stalen liggers worden geplaatst. Daarnaast moeten ook altijd de kopse kanten van de platen rusten op de vlakke bovenzijden van de stalen liggers. Fixeer de underlayment plaat met gefosfateerde gipsplaatschroeven. De schroeven dienen op een maximale hartafstand van 150 mm te worden geplaatst. In de hoeken van de platen is het aan te raden een extra schroef te plaatsen om opkrullen van de platen te voorkomen. Waar een plaatnaad op een stalen ligger rust, moeten de schroeven in de twee platen verspringend worden aangebracht.
Toelaatbare overspanningen bij SL-combinatievloer Droog
Max. toelaatbare overspanning (Incl. 21 mm underlayment en wanden van max. 0,5 kN/m²) | ||
|---|---|---|
Hartmaat balken | Veranderlijke belasting | Max. balklengte |
600 mm | 1,75 kN/m² | 4650 mm* |
480 mm | 1,75 kN/m² | 5000 mm** |
* Bij overspanningen 3750 mm adviseren wij een tussensteunpunt
**Bij overspanningen 3950 mm adviseren wij een tussensteunpunt

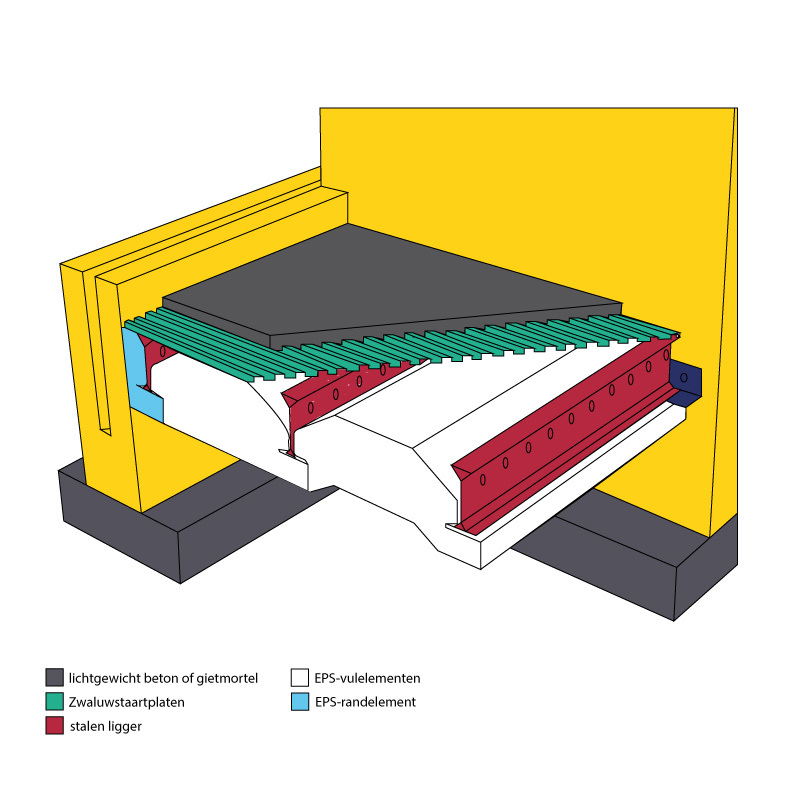

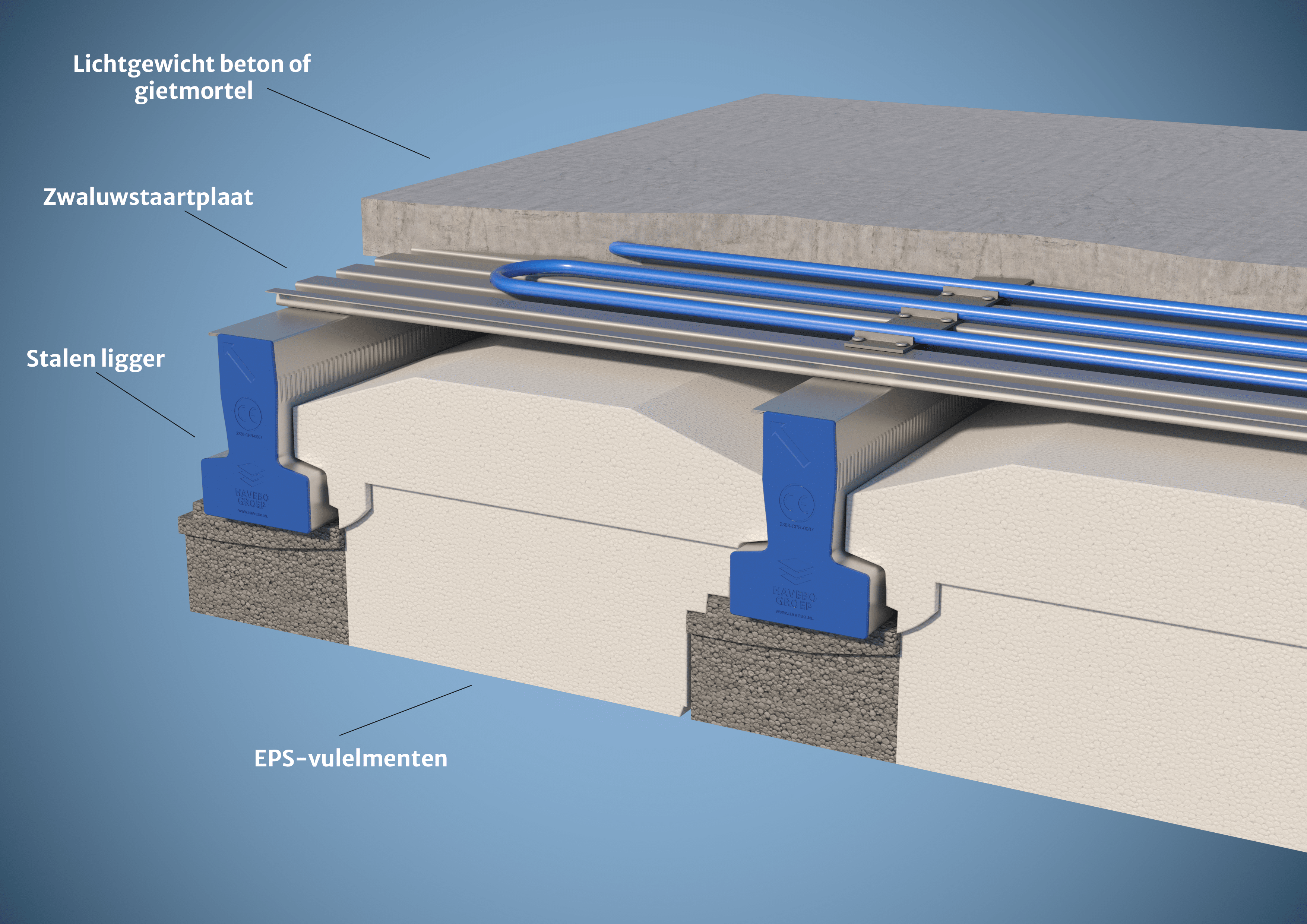

Verwerking SL-Combinatievloer Semi-Droog:
- Verwijder de oude bestaande vloer en maak de kruipruimte schoon.

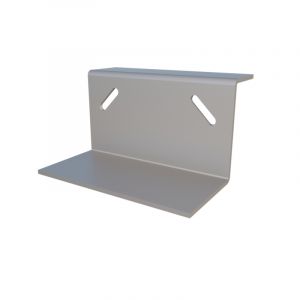

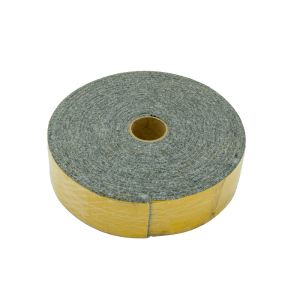

- Bevestig de raveelschoen aan de bestaande muur met ankers. We adviseren om zelfklevend oplegvilt aan te brengen voor een onderbreking tussen de stalen onderdelen. Om de akoestiek te verbeteren, bevestig je een rubberen oplegstrook op de raveelschoen.
- Plaats de eerste twee stalen liggers neer op de correcte hartmaat. Gebruik de onderstaande tabel voor de juiste hartmaat. Plaats vervolgens tussen deze liggers een EPS-element. Zorg ervoor dat de flap van de eerste rij elementen tegen de bestaande muur aan komt. Leg het vloerveld dicht met de stalen liggers en de EPS-elementen.
- Isoleer de laatste rij staande liggers met een isolatiestrook voor een goede isolatie van dit detail.
- Controleer het vloerveld nadat het dicht zit met stalen liggers en EPS-elementen op eventuele openingen en vul deze met purschuim om warmteverlies te voorkomen.
- Dicht ook de ruimte tussen de eindbalk en de bestaande muur goed af met purschuim.
- Begin met het monteren van de zwaluwstaartplaten door ze met drie zelfborende schroeven 90 graden op de stalen liggers vast te zetten. Deze schroeven moeten in de breedte van de plaat in de stalen ligger worden geplaatst.
- De zwaluwstaartplaten zijn erg gemakkelijk op maat te maken met een haakse slijper of een decoupeerzaag.
- Bij het plaatsen van de zwaluwstaartplaten op de SL-Combinatievloer dien je wel een specifieke legvolgorde aan te houden. Raadpleeg ons kennisbankartikel over de tips bij het verwerken van zwaluwstaartplaten voor de juiste legvolgorde.
- Tenslotte kan de vloer worden gestort met Dyckerhoff Portland cement. Gebruik een morteldekking van 20 mm zonder vloerverwarming en 40 mm met vloerverwarming.
Toelaatbare overspanningen bij SL-combinatievloer Semi-droog
Max. toelaatbare overspanning (Incl. gewapende 30 mm druklaag, 50 mm afwerklaag en wanden van max. 0,5 kN/m² | ||
|---|---|---|
Hartmaat balken | Veranderlijke belasting | Max. balklengte |
600 mm | 1,75 kN/m² | 4650 mm |
480 mm | 1,75 kN/m² | 5000 mm |
Advies bij overspanningen > 3800 mm: plaats een tussensteunpunt voor wooncomfort.

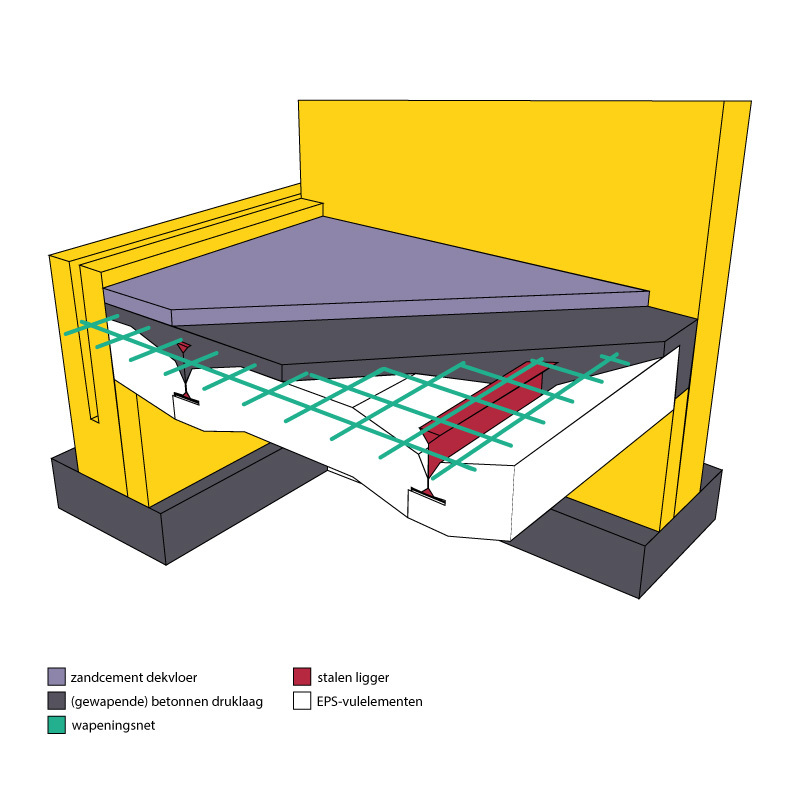

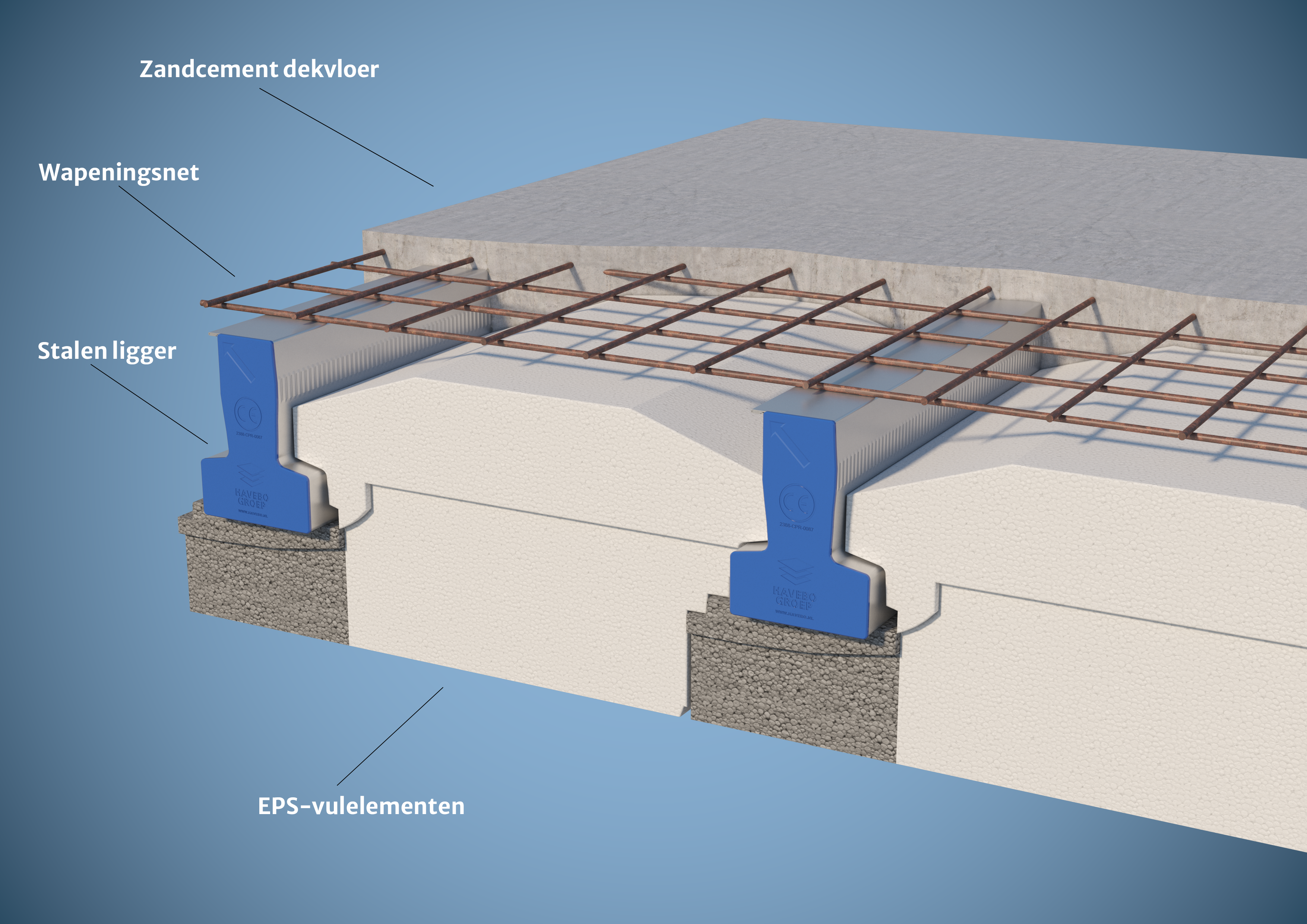

Verwerking SL-Combinatievloer Nat:
- Verwijder de oude houten vloer en maak de ruimte klaar voor een stevige, duurzame renovatievloer.
- Bevestig de raveelschoenen stevig aan de muren met ankers. Tip: gebruik oplegvilt voor een akoestisch prettige vloerconstructie.
- Plaats nu de eerste twee stalen liggers op de juiste hartmaat (zie tabel). Vul het vloerveld op met EPS-elementen en zorg dat de flap netjes tegen de muur ligt. Herhaal dit tot het hele vloerveld is gevuld.
- Breng aan de buitenzijde nog een isolatiestrook aan voor een optimale isolatie.
- Check het vloerveld op naden of kieren en dicht deze zorgvuldig af met purschuim. Zo voorkom je tocht en warmteverlies.
- Dicht ook de ruimte tussen de eindbalk en de muur goed af met pur voor een naadloze aansluiting.
- Leg nu de bouwstaalmatten (Ø5 mm) over het vloerveld. Werk met een kleine overlap voor extra stevigheid. Vergeet niet de sparingen voor het kruipluik of de meterkast vrij te houden en netjes uit te kisten.
- Stort de vloer met een mengsel van grindzand en Dyckerhoff Portland cement. Gebruik minimaal kwaliteit XC1 C20/25 met fijn grind (4/16 mm). Stort tot 30 mm boven de ligger (ca. 65 l/m²).
- Laat de druklaag uitharden en werk de vloer daarna af met een egaliserende laag van vloerenzand en Dyckerhoff cement. Houd hiervoor minimaal 50 mm aan.
Toelaatbare overspanningen bij SL-combinatievloer Nat
Max. toelaatbare overspanning (Incl. gewapende 30 mm druklaag, 50 mm afwerklaag en wanden van max. 0,5 kN/m² | ||
|---|---|---|
Hartmaat balken | Veranderlijke belasting | Max. balklengte |
600 mm | 1,75 kN/m² | 4650 mm |
480 mm | 1,75 kN/m² | 5000 mm |
Verwerkingsvideo SL-combinatievloer van Havebo
Bestel nu jouw producten voor een renovatievloer!
Alleen i.c.m. EPS Isolatie-elementen
Online een renovatievloer bestellen
Met bovenstaande richtlijnen en tips kun je beginnen met het leggen van een renovatievloer met stalen ligers. Op deze manier is renoveren eenvoudig en snel zelf te realiseren. Alle benodigde materialen voor dit project bestel je altijd voordelig in onze webshop. Heb je nog vragen over de materialen of de verwerking? Vraag dan onze productspecialisten om advies. Zij helpen je graag!
