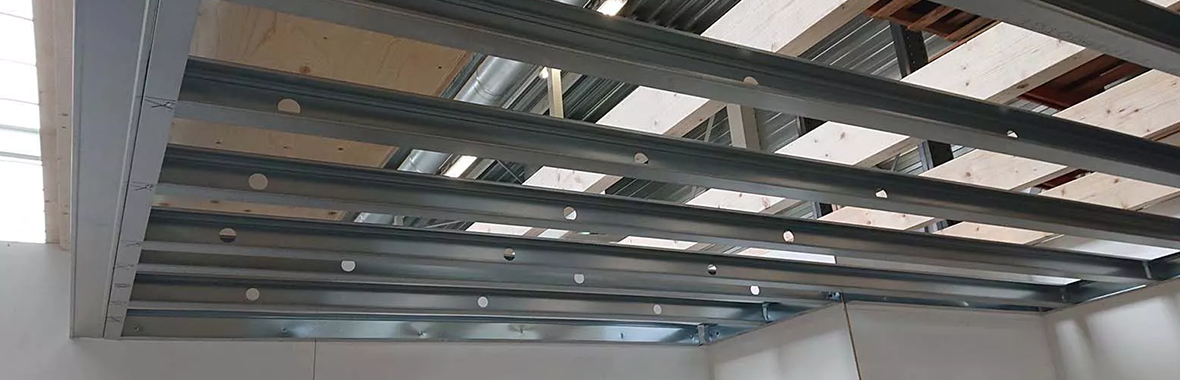

Handleiding Metal Stud Plafondsysteem

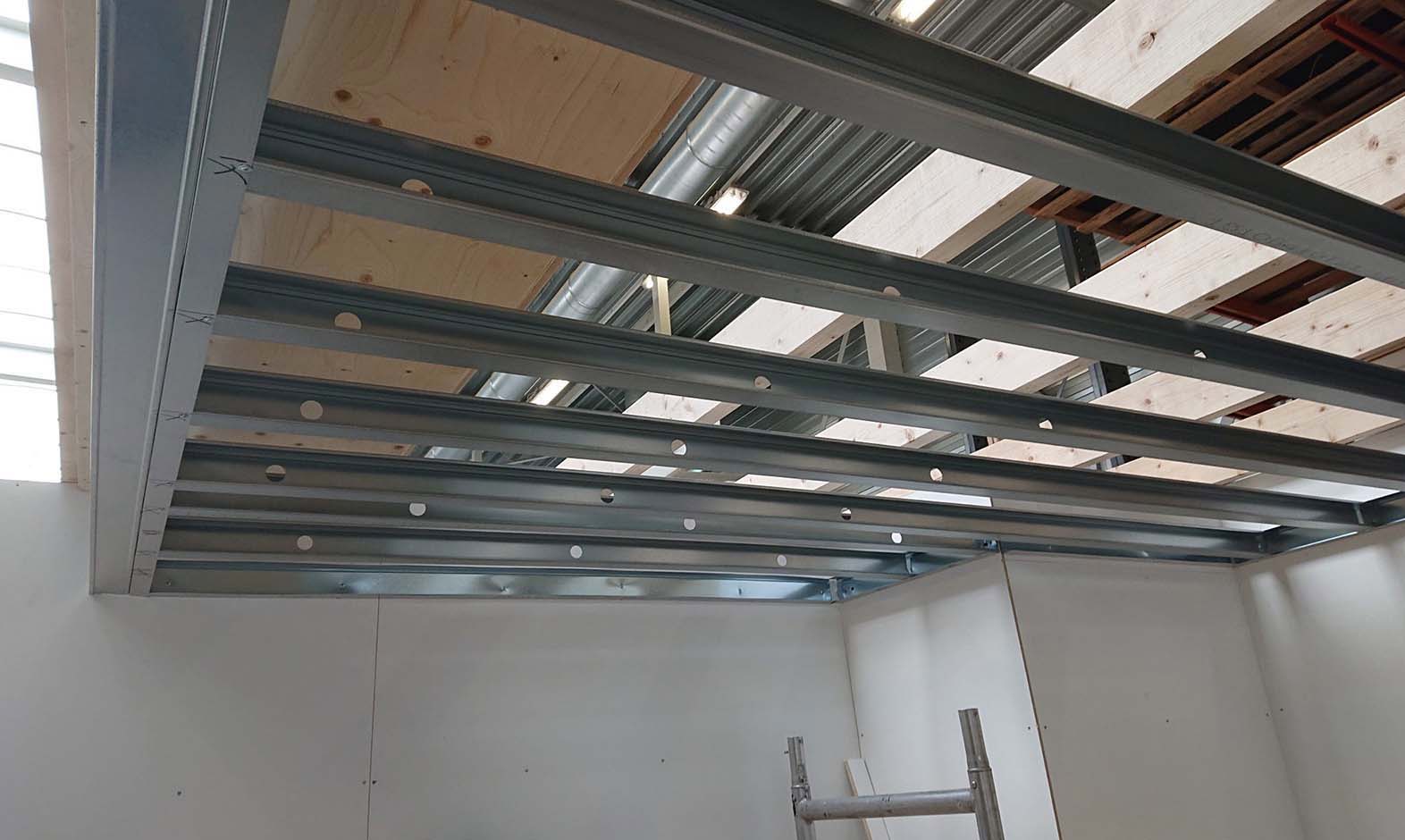

Het Metal Stud Plafondsysteem is een handige constructie waarmee je eenvoudig een verlaagd plafond kunt monteren. Dit systeem bestaat uit verschillende profielen, afhangers en diverse andere hulpstukken. Deze profielen vormen samen een metalen frame van verzinkt staal waarop je de gipsplaten monteert. De ruimte tussen de profielen kun je gemakkelijk vullen met isolatiemateriaal, zoals glaswol- of steenwolplaten. Met onze handleiding wordt het monteren van een plafondsysteem met metal stud nog eenvoudiger!
Kies je een enkel of dubbel raster?
Voordat je begint met de montage van de constructie, kies je tussen een enkel of dubbel raster van metal stud C-plafondprofielen. Een dubbel raster kan gunstig zijn wanneer je het aantal bevestigingspunten aan de bovenliggende constructie wilt beperken. Daar staat tegenover dat je een extra laag profielen en kruisverbinders monteert.
Voor lichtere constructies of kleinere ruimtes kan een enkel raster een goede keuze zijn, vooral als materiaalbesparing een rol speelt. Bij de keuze spelen ook de afmetingen van de ruimte, de gewenste plafondverlaging, de beplating en eventuele extra belastingen een rol. We leggen uit hoe je beide opties maakt.
De juiste afmetingen berekenen voor een dubbel raster
De juiste afmetingen voor een metal stud plafond hangen onder andere af van de dikte en het type gipsplaat dat je gebruikt. Ook de gekozen profielen, het aantal plaatlagen en eventuele eisen aan brandwerendheid, geluidsisolatie of belasting zijn van invloed.
Kies bij de montage van het plafond áltijd een goede combinatie van gipsplaten, profielen en hart-op-hartafstanden die bij elkaar hoort. De aanbevolen hart-op-hart afstanden voor verschillende gipsplaten zijn hieronder vermeld.
Controleer bij afwijkende profielen, platen, extra belastingen of specifieke prestatie-eisen altijd de actuele verwerkingsvoorschriften van de fabrikant. Het combineren van onderdelen uit verschillende plafondsystemen kan invloed hebben op de toegestane afstanden.

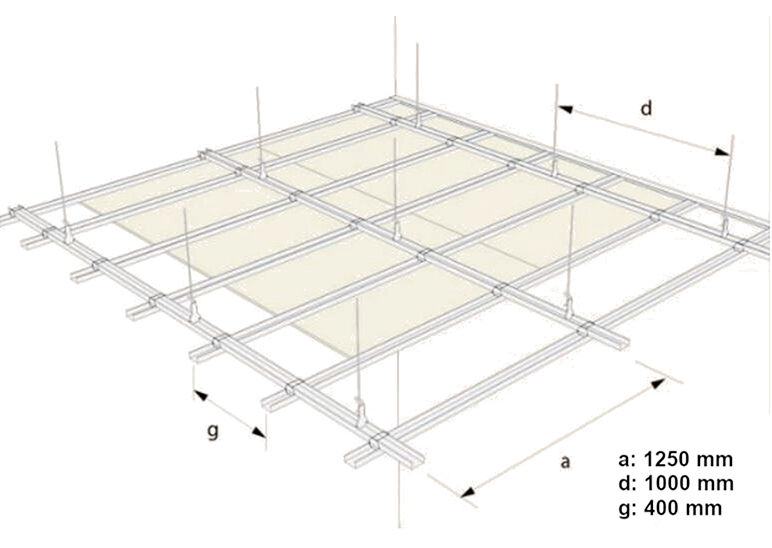

Hart-op-hart afstanden in mm bij een dubbel raster | |||
|---|---|---|---|
Gipsplaat | Hoofdregels C-Plafondprofielen (a) | Plaatdragende C-Plafondprofielen (g) | Afhangers (d) |
1250 mm | 400 mm | 1000 mm | |
1250 mm | 500 mm | 1000 mm | |
2 x 12,5 Gipsplaat | 750 mm | 500 mm | 750 mm |
De juiste hart-op-hart afstanden voor een enkel raster verschillen van die van een dubbel raster. Deze afstanden vind je verderop in deze kennisbank.
Montage metal stud systeemplafond dubbel raster
Bij het monteren van een metal stud systeemplafond met een dubbel raster werk je met twee soorten profielen:
De maximale overspanning is afhankelijk van de breedte van het toegepaste metal stud profiel, de beplating en de volledige systeemopbouw. Het volgende advies voor montage is gebaseerd op het gebruik van gipsplaten van 9,5 mm dik met ronde kanten.

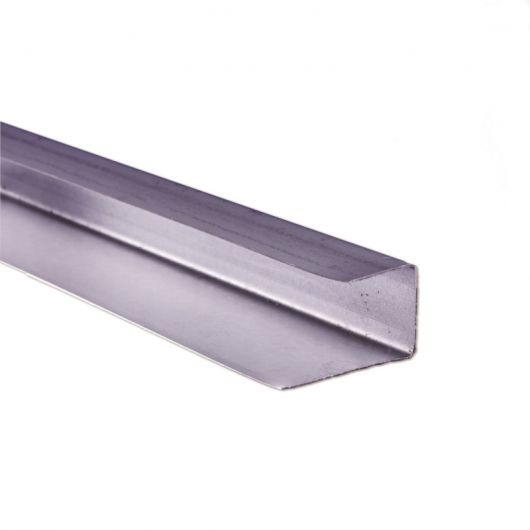

Bevestigen van de U-plafondprofielen
Begin met het bevestigen van de U-profielen aan de omliggende wanden. Door foamband op het U-profiel aan te brengen, kun je de geluidsoverdracht via de aansluiting beperken.
Bevestig het U-profiel altijd een een voldoende draagkrachtige ondergrond. Afhankelijk van het materiaal van de wanden gebruik je de volgende bevestigingsmiddelen:
- Hout: gebruik geschikte schroeven.
- Bestaande gipswand: bevestig het profiel bij voorkeur in het achterliggende stijl- of regelwerk. Gebruik alleen een geschikte hollewandbevestiging wanneer deze voldoende draagkracht biedt voor de toepassing. Gebruik bijvoorbeeld gefosfateerde gipsplaatschroeven bij een bestaande gipswand.
- Beton of metselwerk: gebruik een plug-schroefcombinatie die geschikt is voor de betreffende ondergrond en belasting, zoals Fischer DUOPOWER pluggen.
Bevestig het U-profiel aan de wand met een hart-op-hartafstand van 600 mm tussen de bevestigingspunten. De U-profielen kun je met een blikschaar inkorten tot de juiste lengte.

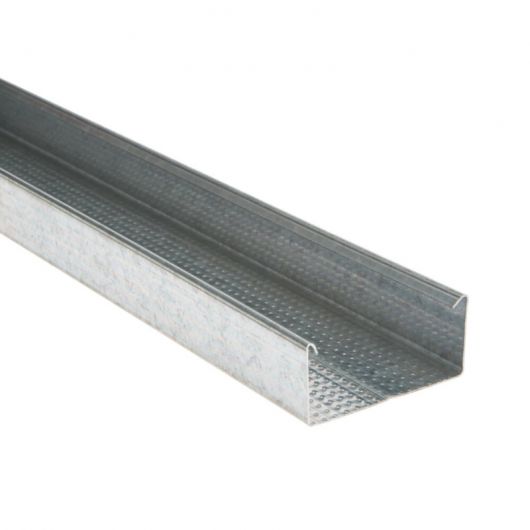

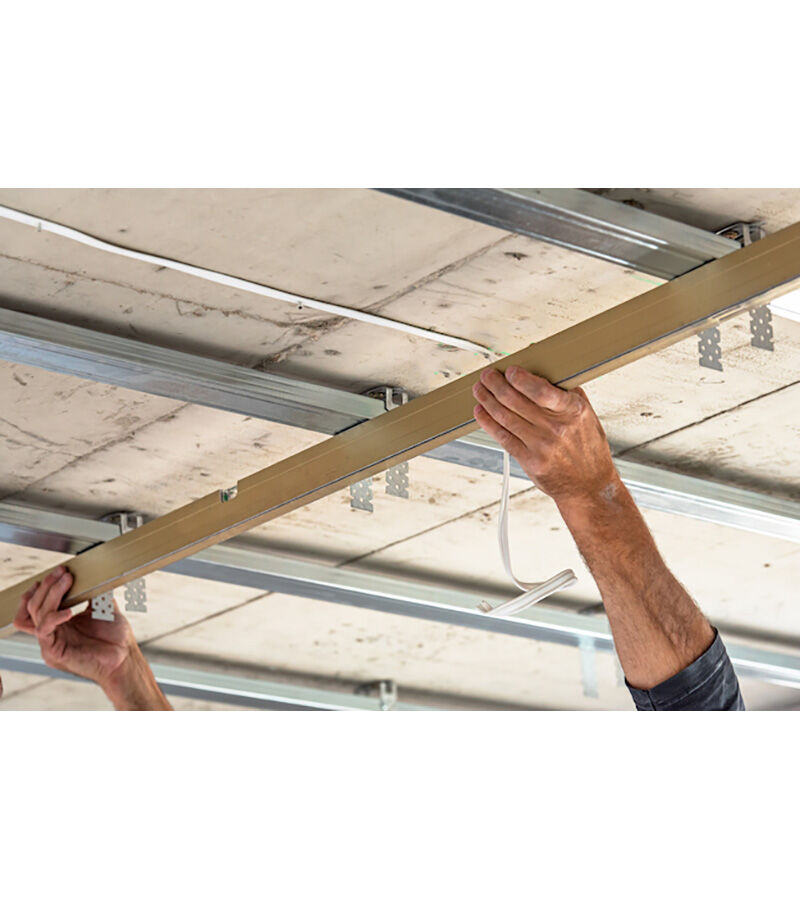

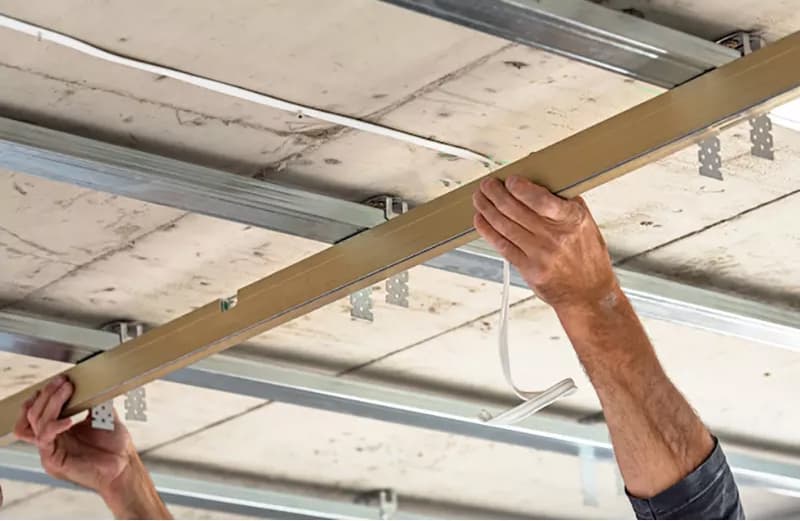

Aanbrengen van het hoofdregelwerk met C-profielen
Vervolgens monteer je de C-plafondprofielen bovenop de U-profielen om het hoofdregelwerk te creëren. Deze C-profielen plaats je op een onderlinge afstond van 1250 mm.
Het hoofdregelwerk bevestig je vervolgens aan het plafond, oftewel de bovenliggende constructie. Gebruik afhangers en bevestigingsmiddelen die geschikt zijn voor de betreffende ondergrond en de belasting van het plafond.
De afhangers worden geplaatst met een maximale afstand van 1000 mm tussen de bevestigingspunten. Dit betekent dat zowel de maximale afstand tussen de afhangers als de onderlinge overspanning van het plafond niet meer dan 1000 mm mag zijn. Welke afhanger bij jouw project past, lees je verderop in dit kennisbankartikel!
Let op: plaats de eerste ophangpunten van de C-profielen op maximaal 400 mm van de wand. Dit zorgt voor extra stabiliteit langs de randen van het plafond.
Monteren van de plaatdragende C-profielen

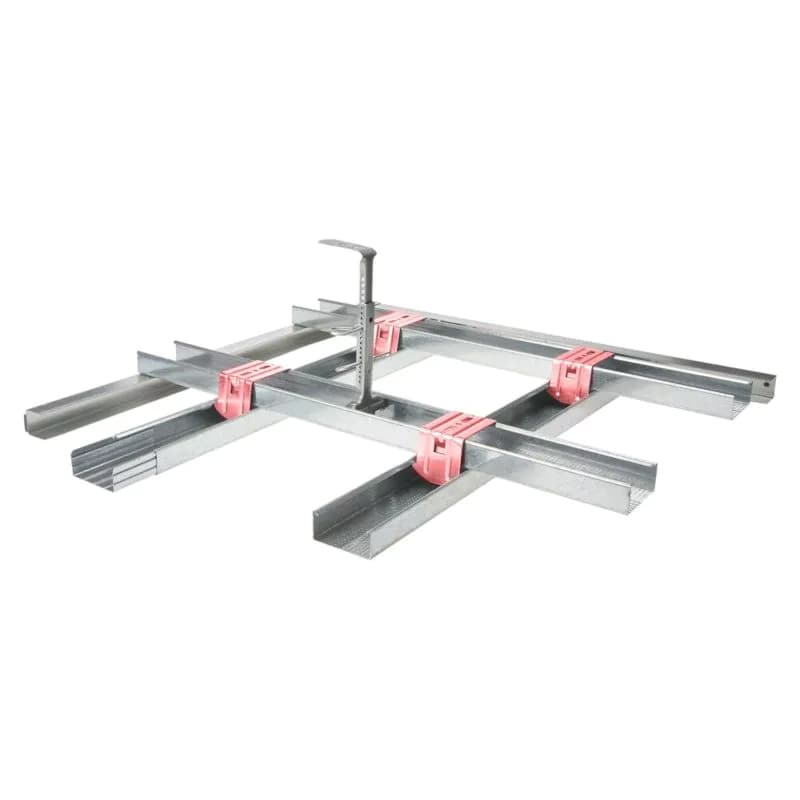

Onder het hoofdregelwerk monteer je de plaatdragende C-plafondprofielen. Deze schuif je in de U-profielen en plaats je op een onderlinge afstand van 400 mm. Bevestig deze plaatdragende C-profielen aan het hoofdregelwerk met metal stud kruisverbinders. Plaats een kruisverbinder op ieder punt waar de C-profielen elkaar kruisen.
De C-profielen kun je, indien nodig, verlengen met behulp van een metal stud verbindingsstuk. Zorg ervoor dat de verbindingen tussen naast elkaar liggende profielen verspringen. Zo voorkom je dat meerdere verbindingen op dezelfde lijn liggen en heb je extra stabiliteit.
Bevestigen van de gipsplaten
Nadat het metalen frame van verzinkt stalen profielen is gemonteerd, kun je de gipsplaten vastschroeven om het verlaagde plafond af te maken. Monteer de gipsplaten haaks op de plaatdragende C60/27-profielen.
Laat de naden tussen de platen verspringen en zorg dat kopse naden voldoende worden ondersteund. Gebruik gipsplaatschroeven met een lengte die past bij het aantal plaatlagen. Draai de schroeven zo diep dat de kop iets in de plaat ligt, zonder het karton te beschadigen. Volg voor de schroefafstanden, randafstanden en voegafwerking de verwerkingsvoorschriften van de fabrikant.
Wil je verlichting, installaties of andere elementen in of aan het plafond aanbrengen? Controleer dan vooraf of de gekozen systeemopbouw geschikt is voor de extra belasting. Zwaardere onderdelen bevestig je doorgaans rechtstreeks aan de bovenliggende bouwconstructie en niet alleen aan de gipsplaat of plafondprofielen.
Montage metal stud systeemplafond enkel raster
Bij een plafond met een enkel raster worden de C-plafondprofielen zowel als hoofdregelwerk als plaatdragend regelwerk gebruikt. Dit betekent dat er slechts één laag profielen is die de gipsplaten draagt en aan het bouwplafond wordt opgehangen. Hierdoor zijn er doorgaans meer afhangpunten nodig dan bij een dubbel raster. Dit zorgt voor meer bevestigingswerk aan de bovenliggende constructie en een langere montagetijd.
De C-profielen schuif je in de U-plafondprofielen en bevestig je vervolgens met afhangers aan het bouwplafond. Omdat de stabiliteit van een enkel raster sterk afhankelijk is van de afhangers, moet je de ophangpunten zorgvuldig plaatsen om doorbuiging te voorkomen.
De exacte afstanden tussen de C-profielen en de afhangpunten hangen af van het profiel, het type gipsplaat, het aantal plaatlagen en de volledige systeemopbouw. Hieronder vind je de aanbevolen afstanden tussen de C-profielen voor verschillende diktes van gipsplaten.
Hart-op-hart afstanden in mm bij een enkel raster | ||
|---|---|---|
Gipsplaat | C-plafondprofielen | Afhangers |
9,5 RK Gipsplaat | 400 mm | 1500 mm |
12,5 AK Gipsplaat | 500 mm | 1500 mm |
2 x 12,5 Gipsplaat | 500 mm | 750 mm |
De juiste afhanger kiezen
Het is belangrijk om een stevige verbinding te maken tussen het hoofdregelwerk en de bovenliggende constructie. Afhankelijk van de situatie en de gewenste plafondverlaging kies je de juiste afhanger. Wij bieden drie opties aan:
- De ankerhanger;
- De direct hanger;
- De nonius hanger.
Hieronder lees je wanneer je voor welke optie kiest.

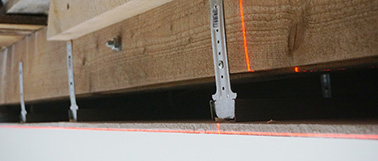

1. Ankerhanger
De ankerhanger is geschikt wanneer je het metal stud plafond aan een balklaag wilt ophangen. De hanger wordt haaks op de balklaag bevestigd en kan daarna in de C-profielen worden geklikt.
Deze hanger heeft een vaste lengte van 170 mm. Dit betekent dat de C-profielen maximaal 170 mm kunnen worden verlaagd. De ankerhanger wordt haaks op de balklaag bevestigd en kan daarna eenvoudig in de C-profielen worden geklikt.
Kies voor de ankerhanger wanneer je een plafond met een balklaag hebt en een haakse bevestiging nodig is.

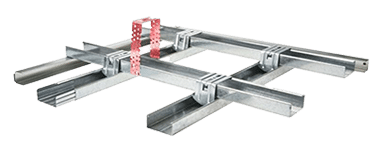

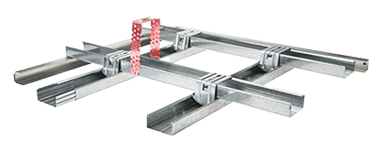

2. Directhanger
De directhanger biedt flexibiliteit wanneer een haakse bevestiging niet nodig is. Deze hanger kan worden gebruikt om het hoofdregelwerk binnen een bereik van 30 tot 125 mm onder het bouwplafond af te hangen. De directhanger heeft dezelfde functie als de ankerhanger, maar biedt meer aanpassingsmogelijkheden in termen van hoogte.
Gebruik de directhanger wanneer je een kleinere verlaging nodig hebt en geen haakse bevestiging wilt of hoeft te maken.

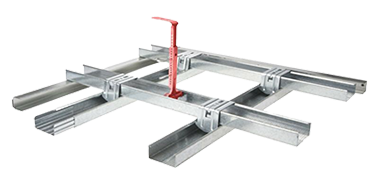

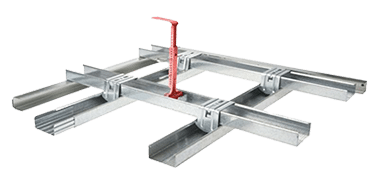

3. Nonius hanger

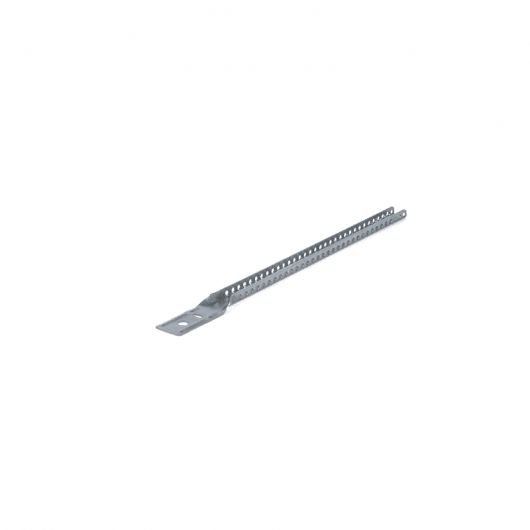

De nonius hanger is geschikt voor grotere afstanden tussen het bouwplafond en het verlaagde plafond. Dit systeem bestaat uit drie aparte onderdelen: de nonius onderhanger, de nonius bovenhanger en de nonius pen, die je los moet bestellen. De nonius bovenhanger kan in verschillende lengtes worden geleverd, waardoor je grotere afstanden kunt overbruggen. De onderdelen worden met elkaar verbonden door middel van nonius pennen (twee per hanger).
Wij bieden de nonius hanger als set aan, omdat je deze drie onderdelen áltijd samen nodig hebt: De nonius metal stud ophang set met bereik 135 - 185 mm en de nonius metal stud ophang set met bereik 590 - 690 mm.
Kies de nonius hanger wanneer je grote afstanden moet overbruggen tussen het bouwplafond en het verlaagde plafond.
Indicatie benodigde hoeveelheid
Met behulp van onderstaande tabel kun je bepalen hoeveel producten je ongeveer nodig hebt voor een plafond met een enkel of dubbel raster. Hierbij gaan we uit van een hart-op-hart afstand van 400 mm*.
Indicatieve hoeveelheid per m² met een h.o.h. 400 mm* | ||
|---|---|---|
Enkel raster | Dubbel raster | |
0,8 m¹ | 0,8 m¹ | |
2,5 m¹ | 3,3 m¹ | |
Metal stud afhangers (minimaal 25 kg draagvermogen): | 1,9 stuks | 1 stuk |
0,6 stuks | 0,8 stuks | |
N.v.t. | 2,5 stuks | |
* Voor profielen die een hart-op-hart afstand van 300 mm hebben verhoog je de factor met 1,3. Profielen met een hart-op-hart afstand van 500 mm verhogen met 0,8.
Kies altijd afhangers en bevestigingsmiddelen die geschikt zijn voor het gekozen plafondsysteem, de ondergrond en de verwachte belasting. Een aangegeven draagvermogen van een afzonderlijk onderdeel kan niet los worden gezien van de bevestigingswijze en de volledige plafondconstructie.
Voor de metal stud U-plafondprofielen zijn de exacte afmetingen van de ruimte nodig om de hoeveelheid te bepalen. Hierbij is vooral de omtrek van het plafond van belang.
