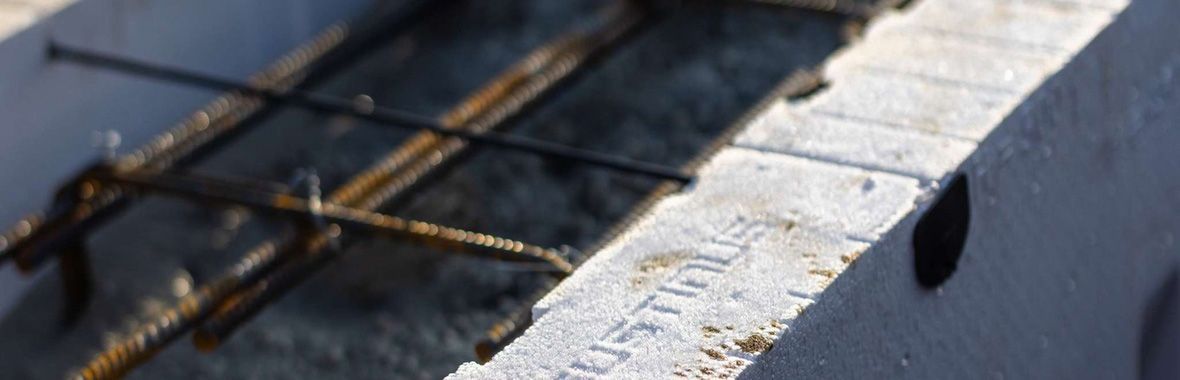

Augustines funderingskisten plaatsen: verwerking van D-, U- en V-kisten
Het plaatsen van Augustinus funderingskisten is een efficiënte manier om een fundering te realiseren zonder traditionele bekisting. De D-, U- en V- funderingskisten van Augustinus hebben elk hun eigen vorm en toepassing, maar de basis van de verwerking is grotendeels gelijk.
In dit artikel lees je hoe je deze kisten correct plaatst, waar de verschillen zitten per type en waar je op moet letten bij het plaatsen en afstorten.
Hoe verwerk je Augustinus funderingskisten op de juiste manier?
De verwerking van Augustinus funderingskisten is in de kern hetzelfde: je plaatst de EPS-kisten op een vlakke en draagkrachtige ondergrond, koppelt ze onderling en stort ze gecontroleerd af met beton. Hierbij houd je rekening met stabiliteit, wapening en maatvoering.
De belangrijkste aandachtspunten zijn:
- Stabiele en vlakke ondergrond
- Correcte uitlijning en maatvoering
- Juiste onderlinge koppeling en fixatie van de elementen
- Correcte positionering van wapening
- Gecontroleerd en gelijkmatig storten van beton
Wanneer gebruik je welke funderingskist?
De keuze voor een D-, U- of V- funderingskist van Augustinus hangt af van de constructie en toepassing. Voor een uitgebreide uitleg hierover verwijzen we naar het kennisbankartikel over de drie verschillende funderingskisten van Augustinus.
Stap voor stap: funderingskisten plaatsen
De eerste stappen zijn voor alle kisttypes gelijk. Vanaf het plaatsen van de kisten ontstaan de verschillen per type.
Ondergrond voorbereiden
Maak een vlak zandbed van minimaal 50 mm en verdicht dit zorgvuldig. De maximale tolerantie van het grondwerk is circa 1 cm.
- Houd bij de D-kist rekening met een bodemdikte van 8 cm.
- Houd bij de U-, en V- funderingskist rekening met een bodemdikte van 7 cm bij een 100 kPa kist en 6 cm dikte bij een 200 & 300 kPa kist.
De EPS-kisten nemen zelf geen constructieve krachten op. De ondergrond moet daarom:
- Vlak en egaal zijn;
- Voldoende verdicht zijn;
- Vrij van scherpe delen.
Ongelijkheden werken direct door in de fundering.
Maatvoering uitzetten
Span een draad op betonmaat en bepaal de hoeken en lijnen. Houd rekening met een wanddikte van 100 mm. Het wordt aanbevolen de buitenwerkse maat van de fundering aan te houden.
Een goede maatvoering is heel belangrijk. De kisten bepalen de uiteindelijke vorm en correcties zijn na het storten niet meer mogelijk. Werk daarom met koordlijnen, piketten en eventueel een laser.
Starten met de hoeken
Begin altijd met hoekelementen en T-aansluitingen. Plaats deze strak tegen de draad en fixeer ze met twee haringen per hoek, ook wel de Augustinus wandelstokken genoemd.
De rest van de fundering wordt hierop opgebouwd. Een afwijking in de hoek is een afwijking in de gehele fundering. Deze zijn dus heel belangrijk.
Let op: vanaf hier ontstaan de verschillen per kisttype
Augustinus D-kist plaatsen
De D-kist wordt opgebouwd in fases en heeft een afwijkende volgorde ten opzichte van andere kisten.

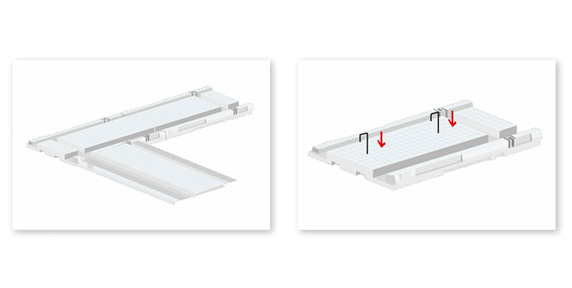

Bodemplaten plaatsen
- Begin met het plaatsen van de bodemplaten.
- Leg de bodems altijd van hoek naar hoek. Zaag uitsparingen ten behoeve van heipalen direct tijdens het plaatsen.
- Fixeer de rechte elementen met minimaal 1 haring per element in de daarvoor bestemde gaten.
- Sluit de bodems strak tegen elkaar aan.
Zaag de laatste stukken om de bodem aan te laten sluiten. Gebruik deze gezaagde stukken altijd in het midden van de fundering, niet in de buurt van hoeken of T-splitsingen.
De bodems moeten stabiel liggen vóór het plaatsen van de wanden. Bij sparingen of onderbrekingen is extra fixatie nodig.

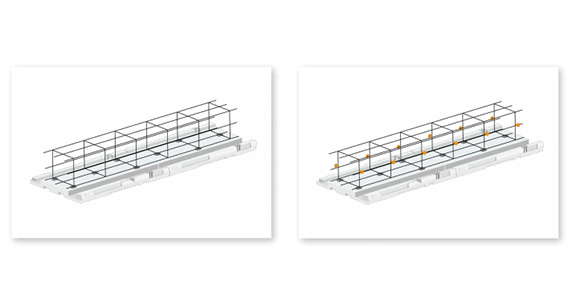

Wapening aanbrengen
- Plaats afstandhouders op de geplaatste bodems.
- Leg de wapening of start met het vlechten van de wapening op de bodem.
- Monteer afstandhouders aan de zijkant van de wapening.

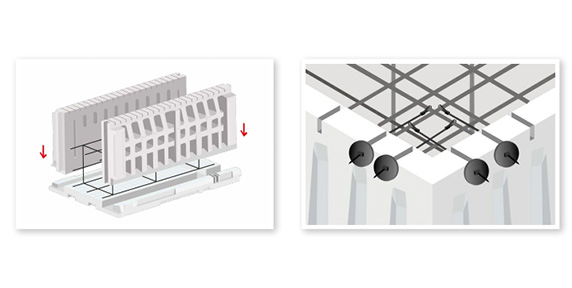

Zijwanden plaatsen
Plaats de wanden op de bodems en zaag eventuele doorvoeren tijdens het plaatsen. Je kunt de wanden op twee manieren bevestigen:
- Met houten regels: Plaats dan om de 60 centimeter bovenbeugels. Let op: plaats deze NIET in de sleuven.
- Met trekpennen: Monteer 4 trekpennen per meter in de daarvoor bestemde sleuven (om de 25 cm)
Gebruik je trekpennen? Dan fixeer je de t-splitsingen en hoeken met behulp van de hoekbinders: 2 per splitsing, 4 per hoek.

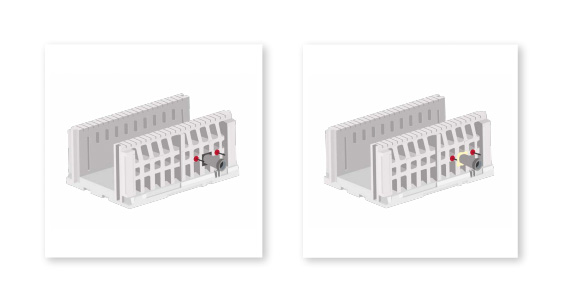

Verstevigen bij doorvoeren
- Plaats trekstangen aan beide zijden van een doorvoer.
- Is de afstand tussen doorvoeren groter dan 300mm? Breng dan een extra trekstang aan per zijde doorvoer.
- Plaats extra trekstangen bij bodemsparingen groter dan ¾ van de bodembreedte.
Is dit niet mogelijk? Sla dan piketten aan beide zijden van een heipaal en schoor deze af met een panlat onder een hoek van minimaal 45 graden.
Augustinus U-kist plaatsen
De U-kist is een open systeem waarbij je eerst de kist plaatst en daarna de wapening.

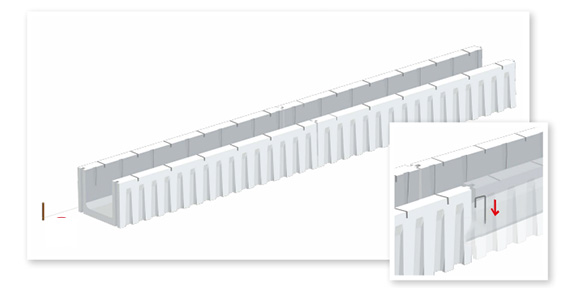

Kisten plaatsen
- Zet de EPS funderingskisten strak aan de draad en werk van hoek naar hoek.
- Plaats gezaagde hoekstukken zo strak mogelijk tegen elkaar en fixeer ze met haringen, ook wel wandelstokken genoemd.
- De EPS kisten verbind je onderling door middel van krammen of schroeven.
Zaag de sparingen voor heipalen direct uit tijdens het plaatsen en houd maximaal 2 cm ruimte rondom de paalkoppen. Bij sparingen groter dan ¾ van de bodem: gebruik trekstanden.
Let op: Behoud bij passtukken minimaal één tong- en/of groefzijde.

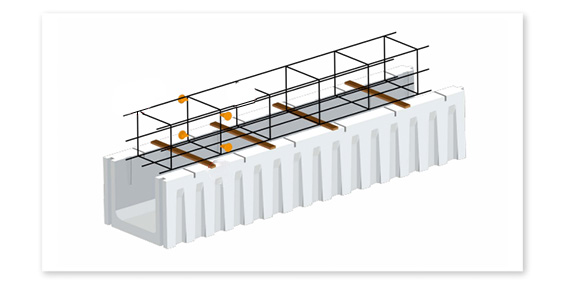

Wapening monteren
- Plaats betonnen afstandhouders op de bodem van de bekisting: maximaal 90 cm h.o.h.
- Leg houten latten dwars op de kist met een h.o.h. van maximaal 80 cm.
- Plaats de wapening op de latten.
- Breng kunststof afstandshouders aan op de zijkant van de korf.
Verwijder daarna de latten zodat de wapening op de afstandhouders komt te liggen. Controleer de positie zorgvuldig.

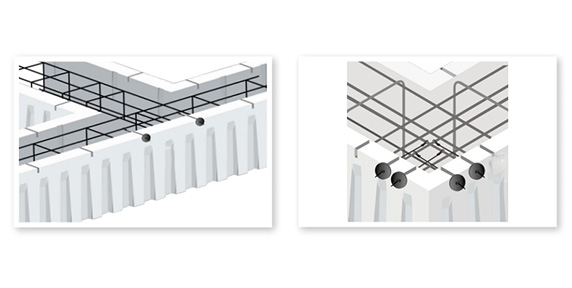

Bekisting fixeren
- Plaats de trekpennen met de vlakke kant omhoog in de voorgefreesde inkepingen. Het is belangrijk extra trekpennen te plaatsen bij zaageinden van passtukken. Zaag handmatig een inkeping van maximaal 25 mm diep op maximaal 20 cm uit het zaageinde.
- Fixeer T-aansluitingen met 2 hoekbinders.
- Fixeer hoekstukken met 4 hoekbinders.

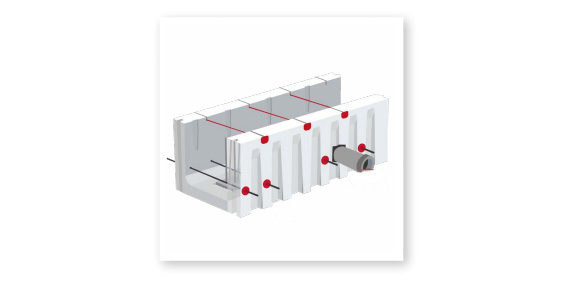

Verstevigen bij sparingen
- Plaats trekstangen aan beide zijden van een doorvoer.
- Breng een extra trekstang aan per zijde doorvoer bij een onderlinge afstand groter dan 300 mm.
- Plaats ook extra trekstangen bij bodemsparingen ten behoeve van heipalen die groter zijn dan ¾ van de bodembreedte. Is het plaatsen van trekstangen niet mogelijk? Sla dan piketten aan beide zijden van de heipaal en schoor de piket af met een panlat met een hoek van minimaal 45 graden.
Augustinus V-kist plaatsen
De V-kist van Augustinus wordt toegepast bij een vorstrand fundering en vraagt extra aandacht bij uitlijning en aanvulling
Kisten plaatsen
- Zet de V-funderingskisten strak aan de draad en werk van hoek naar hoek.
- Plaats gezaagde hoekstukken zo strak mogelijk tegen elkaar en fixeer ze met haringen, ook wel wandelstokken genoemd.
- De EPS kisten verbind je onderling door middel van krammen of schroeven.
Zaag sparingen tijdens het plaatsen en houd maximaal 2 cm ruimte rondom paalkoppen. Vul de kist aan met grond aan binnen- en buitenzijde. Houd rekening met de opbouwhoogte van de vloer (isolatie + beton).
Let op: Houd bij passtukken minimaal één tong- en/of groefzijde intact.

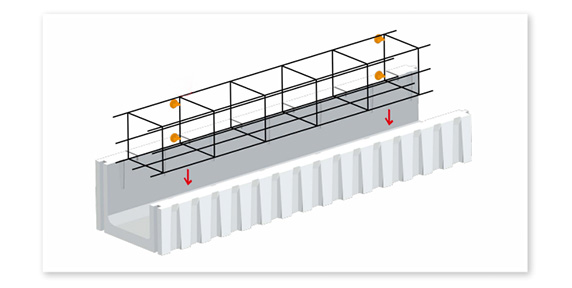

Wapening monteren
- Plaats eerst betonnen afstandhouders op de bodem van de bekisting.
- Laat de wapening in de kist zakken.
- Controleer of de kunststof afstandhouders goed tegen de kistwand zijn geplaatst.
- Controleer of de wapeningskorf op de betonnen afstandhouders staat en breng vervolgens folie en afstandhouders aan ten behoeve van vloerwapening.
- Plaats de vloerwapening.

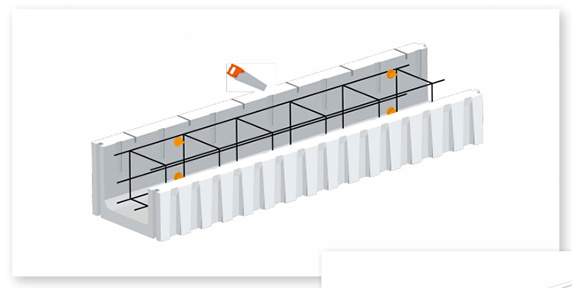

Aanbrengen doorvoeren
- Zaag doorvoeren op maat met een handzaag of decoupeerzaag.
- Probeer de ruimte rondom sparingen maximaal 2 cm te houden.
- Dicht openingen rondom leidingen met PUR-schuim.

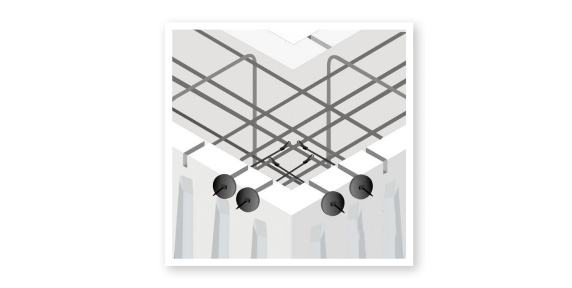

Bekisting fixeren
- Zorg ervoor dat beide zijden van de kist aangevuld is met grond, zodat het bestand is tegen stortkrachten. Houd bij de binnenzijde rekening met het leggen van vloerisolatie.
- Fixeer de hoekstukken met vier superbinders.

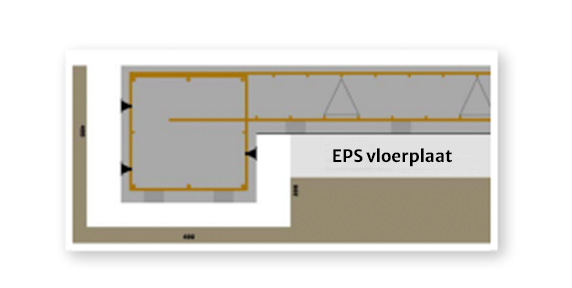

Vloerisolatie aanbrengen
- Breng de EPS vloerisolatie aan en zorg dat de vloerplaten tegen de kist worden gelegd en niet op de kist.
- Breng folie over de vloerisolatie en plaats er vervolgens afstandhouders op.
- Breng de wapening aan boven op de afstandhouders.
Onderstaande afwerking is gelijk voor elke funderingskist van Augustinus
Afwerking Augustinus funderingskisten
Naden dichten voor de stort
Breng PUR-schuim aan bij:
- Zaageinden van passtukken
- Rondom PVC-buizen in wandsparingen
- Onvoorziene naden in de bekisting
Storten van het beton
Stort het beton gelijkmatig en in fases om vervorming te voorkomen.
Veelgemaakte fouten bij het verwerken van funderingskisten
- Onvoldoende verdichte ondergrond veroorzaakt verzakking en scheefstand.
- Het niet fixeren van de kisten zorgt ervoor dat ze kunnen verschuiven of opdrijven tijdens storten.
- Wapening verkeerd geplaatst resulteert in onvoldoende sterkte van de fundering.
- Te snel of ongelijkmatig storten zorgt voor vervorming van de kist.
- Geen rekening houden met kisttype resulteert in verkeerde verwerking per toepassing.
