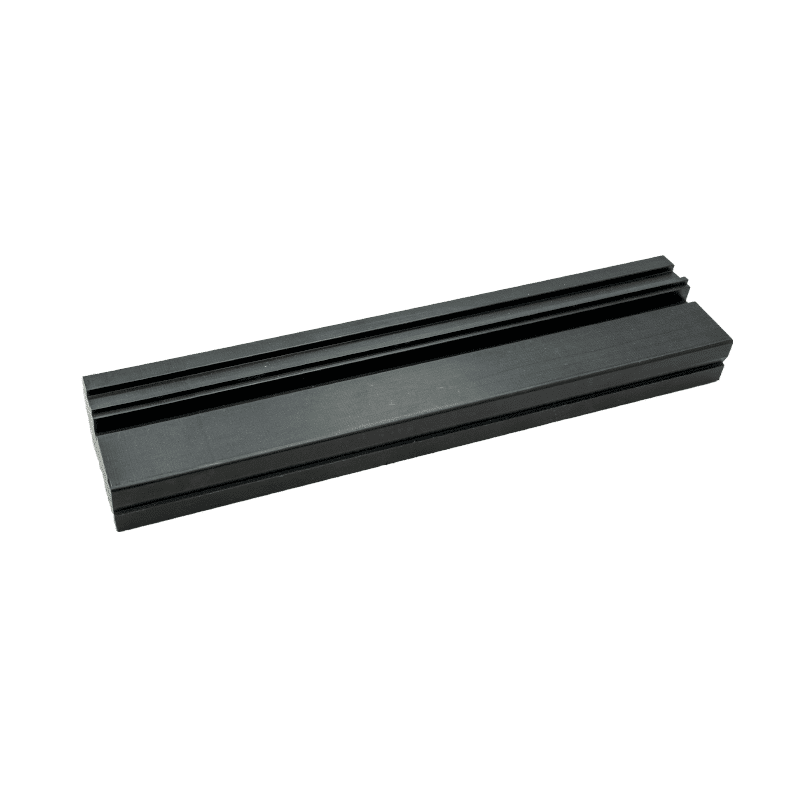

DTS Dorpel Buitendraaiend 67x114 mm

Als je dts dorpels gaat verwerken zijn er een aantal zaken waar je rekening mee dient te houden. We geven hieronder een overzicht met tips en aandachtspunten.

Opslag

DTS dient vlak opgeborgen te worden en het liefst op zijn kant. Daarbij moet hij over het volledige vlak ondersteund worden. Zet de DTS dorpel daarom niet op latten.

Laat de DTS® dorpels bij koude omstandigheden minimaal 24 uur acclimatiseren in een verwarmde ruimte met een temperatuur tussen 15°C en 20°C. Dit is ook de verwerkingstemperatuur.

Krimpen en uitzetten

Indien door temperatuurinvloeden of verkeerde opslag de DTS dorpels enigszins kromgetrokken zijn, dan kun je deze door het monteren van een spouw- of reilat eenvoudig rechtzetten bij het monteren van het kozijn. DTS mag 2 mm per meter, per 10 graden krimpen en uitzetten. Als de dorpel geplaatst is volgens de verwerkingsvoorschriften, dan kan het materiaal niet meer gaan werken.

De verplichte stellat, spouwlat en reilat

• Het is noodzakelijk bij montage gebruik te maken van stellatten, spouwlatten en/of reilatten vanwege de materiaaleigenschappen van de DTS dorpels. De spouwlatten dienen altijd h.o.h. 150 mm worden geschroefd. De maat van de schroef is daarbij afhankelijk van de hechtlengte en de dikte van de toegepaste spouwlat.
• Kan er geen spouwlat toegepast worden, dan zal een Concept 3-strip of stalen strip/hoeklijn gebruikt moeten worden. Ga je deze Concept 3-strip toepassen? Breng dan ook een tijdelijke genagelde reilat aan. Verwijder deze pas als het hele kozijn ingemetseld, verankerd en ondersteund is.
• Bij houten kozijnen zonder vakvulling moet er een lat tussen de stijlen gemaakt worden om de dagmaten te borgen. Bij Concept 2 en 3 kozijnen is het niet altijd mogelijk om een stellat toe te passen vanwege geschilderde kozijnstijlen. Indien een kozijn van vakvulling (ruit of afgewigde deur) is voorzien, dan kan de stellat achterwege blijven.
• Door het monteren van een spouwlat wordt tevens de mogelijkheid gecreëerd om een rondgaande aansluiting te maken aan het bouwkundig kader, zoals in de KVT 2010 Katern 11.5.4. wordt genoemd.

Montage op de bouw

• Veranker de DTS® dorpels aan de bouwconstructie en ondersteun deze h.o.h. maximaal 300 mm met hoekankers van voldoende stijfheid.
• De DTS® dorpels dienen aan de voorzijde volledig ondersteund te worden.
• Verwijder de stellat en/of reilat pas nadat het kozijn volledig verankerd en ingemetseld is.

Richtlijnen toepassing van spouw- of reilatten

Situatie met spouwlat

Schroef de spouwlat altijd h.o.h. max. 150 mm. Het is niet nodig om voor te boren. Zet de schroeven schuin tegen elkaar in. Daarnaast dient de schroef niet door te steken in de sponning. Schroef zoveel mogelijk van dun naar dik.

Situatie met Concept 3-strip

Kan er geen spouwlat toegepast worden, dan is het mogelijk om zelf een aluminium Concept 3-strip toe te passen. Pas daarbij ook een tijdelijke reilat toe in verband met de veerkracht van de dorpel.

Situatie met stalen strip

Het is optioneel mogelijk de dorpel te voorzien van een doorgaande hoeklijn waarmee de dorpel ook aan de bouwkundige constructie bevestigd kan worden. Een alternatief is om een stalen strip in de dorpel op te nemen. Deze voorzieningen dien je, net als de situatie met de concept-3-strip, zelf te realiseren. (h.o.h. 15 mm schroeven).
