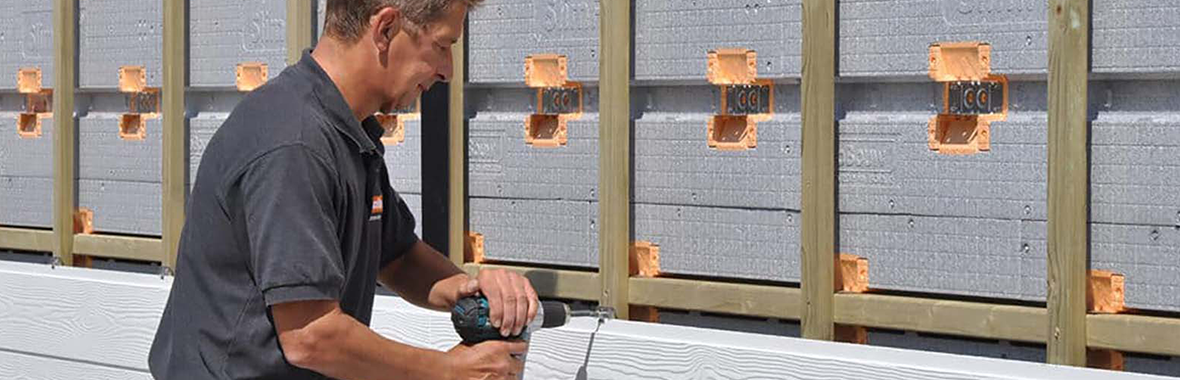

IsoBouw SlimFort montage en bevestiging

Isobouw SlimFort Gevelisolatie is een geavanceerd gevelsysteem. De isolatieplaten bestaan uit EPS en zijn voorzien van geïntegreerde metalen beugels. Hierop kun je direct een aluminium of houten raamwerk monteren, waardoor koudebruggen worden voorkomen. Dit verwerkingadvies vertelt je stap voor stap hoe je SlimFort isolatieplaten monteert en waarop je allemaal moet letten. We vertellen je stapsgewijs welke voorbereidingen je moet treffen, hoeveel bevestigers je nodig hebt, hoe je dit isolatiemateriaal kunt bevestigen en op welke wijze je het houten regelwerk kunt plaatsen.

Gebruik de IsoBouw SlimFort Rekentool!

De montage, verwerking en bevestiging van IsoBouw SlimFort wordt gedaan door middel van hulpmiddelen en bevestigers. Allereerst kun je het IsoBouw SlimFort Montagepakket bestellen. Dit pakket bevat alle benodige bevestigers voor iedere isolatiewaarde van je constructie. Daarnaast kun je het aantal hulpmiddelen en bevestigers ook handmatig bepalen door middel van de IsoBouw SlimFort Rekentool. Door deze rekentool te gebruiken wordt je precies verteld, welke en hoeveel bevestigers je dient te gebruiken.

IsoBouw SlimFort Montage

IsoBouw SlimFort Gevelisolatie wordt op een bijzondere manier verwerkt. Allereerst is IsoBouw SlimFort Gevelisolatie geschikt om zowel horizontaal als verticaal te verwerken bij renovatiewerken en nieuwbouw. Daarnaast kan de isolatie tot 20 meter boven het maaiveld worden aangebracht. Bovendien kun je SlimFort isolatieplaten aanbrengen op draagstructuren van beton en metselwerk. Wanneer je de isolatieplaten op een andere draagstructuur wilt aanbrengen dient dit in overleg te worden bekeken. Overigens zijn diverse soorten gevelbekleding toepasbaar, mits ze een maximaal gewicht hebben van 75 kg/m².

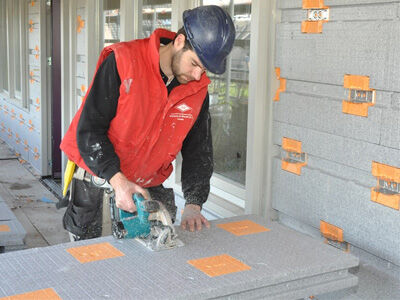

Stap 1: Voorbereidingen

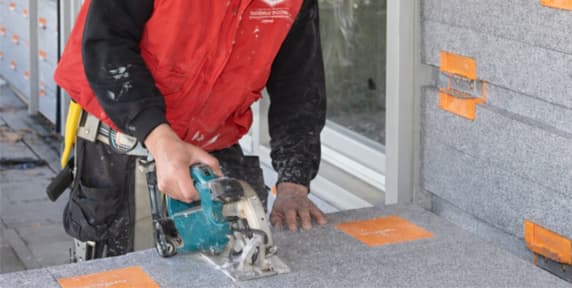

Allereerst dient er een goede en solide achterconstructie te zijn, waartegen je de IsoFort isolatieplaten kunt bevestigen. Deze achterconstructie moet draagkrachtig genoeg zijn om de aanwezige belastingen te kunnen dragen en verspreiden. Zorg ervoor dat de ondergrond gelijkmatig en vlak is. Eventuele uitstekende delen en resten van lijm of specie dienen zo veel mogelijk verwijderd te worden. Het is mogelijk om de platen op maat te maken met een gloeibeugel, standaard handzaag of eventueel een handcirkelzaag. Ga je door het oranje gedeelte zagen? Verwijder dan eerst de metalen beugel. Dit doe je door met een tang of klauwhamer de beugel uit het oranje EPS te halen. Deze verwijderde beugel kun je erg eenvoudig op een andere plek van de plaat plaatsen, door de pootjes om te buigen.

Stap 2: Hoeveelheid bevestigers bepalen

Het juiste aantal bevestigers per plaat is afhankelijk van verschillende factoren, zoals de verwerkingsrichting, het gewicht van de gevelbekleding, de bouwlocatie en de gebouwhoogte. Onderstaande tabel legt je precies uit hoeveel bevestigers per plaat je moet gebruiken in iedere situatie.

Achterconstructie: beton, massief en geperforeerd metselwerk
Bevestiging	Gewicht gevelbekleding	Gebouwhoogte (m)						Bevestigingsraster (cm) eerste regelwerk
		Windgebied 1		Windgebied 2		Windgebied 3
		Onbebouwd	Bebouwd	Onbebouwd	Bebouwd	Onbebouwd	Bebouwd
Horizontaal	0 tot 30 kg	max. 11	max. 19	max. 19	max. 20	max. 20	max. 20	60 (2 bevestigers per plaat)
	0 tot 30 kg	11-20	19-20	19-20				30 (4 bevestigers per plaat)
	30 tot 42 kg	max 20.	max. 20	max. 20	max. 20	max. 20	max. 20	30 (4 bevestigers per plaat)
Verticaal	0 tot 52 kg	max. 11	max. 19	max. 19	max. 20	max. 20	max. 20	60 (2 bevestigers per plaat)
	0 tot 52 kg	11-20	19-20	19-20				30 (4 bevestigers per plaat)
	52 tot 75 kg	max. 20	max. 20	max. 20	max. 20	max. 20	max. 20	30 (4 bevestigers per plaat)

Stap 3: IsoBouw SlimFort bevestiging

IsoBouw SlimFort isolatieplaten kunnen zowel horizontaal als verticaal bevestigd worden. Ga je de platen verticaal verwerken? Let dan op dat je de isolatieplaten niet verspringend gaat aanbrengen, anders is het niet mogelijk om een regelwerk op de beugels aan te brengen.

De manier waarop de SlimFort isolatieplaten aan de achterconstructie worden bevestigd, hangt af van het patroon van het eerste houten regelwerk. Als de houten latten een onderlinge afstand van 60 cm worden geplaatst, hoef je alleen metalen beugels vast te maken met behulp van kozijnpluggen. Deze beugels dienen als steun voor het eerste houten regelwerk dat later wordt aangebracht. Het patroon van het raster hangt af van verschillende factoren, zoals de hoogte van de constructie, het gewicht van de gevelbekleding en het windgebied. De SlimFort Rekentool kan je helpen de juiste keuze te maken.

IsoBouw SlimFort bevestigen met behulp van de metalen beugels

Begin allereerst met het waterpas stellen van de eerste rij horizontale platen. Plaats platen met een groef-rand-afwerking aan de onderzijde van constructie. Nadat je de platen tegen de achterconstructie hebt geplaatst, dien je gaten voor te boren met een daarvoor geschikte boor en boormachine. Per beugel zitten twee openingen waarin geboord kan worden. Eén hiervan hoeft maar gebruikt te worden. Eén bevestiger per beugel is ook voldoende. Er zitten alleen twee gaten in iedere beugel, omdat voor het geval de bevestiging via het eerst gekozen gat niet lukt.

Ter bevestiging worden geavanceerde pluggen gebruikt. Gebruik de rekentool van IsoBouw om te bepalen welke bevestigers en andere accessoires je nodig denkt te hebben.

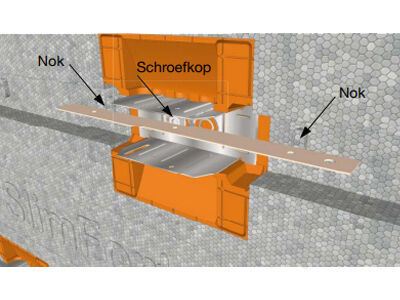

Draai de bevestiger zover aan totdat de beugel circa 2 mm in de isolatie trekt. Wil je kijken of je de isolatieplaten goed hebt bevestigd? Gebruik dan een latje en plaats deze over de nokken en de schroefkop, zoals in de afbeelding hieronder. Ligt de lat gelijktijdig tegen de schroefkop en beide schroeven? Dan zijn de schroeven op de juiste wijze bevestigd.

IsoBouw SlimFort bevestiging

Je kunt pas starten met de montage van het houten regelwerk als alle beugels aan de achterconstructie zijn bevestigd.

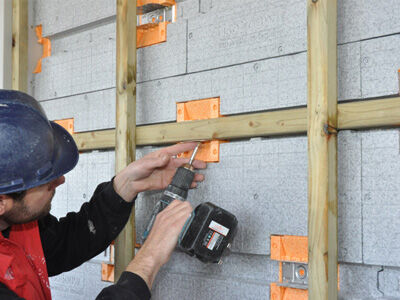

Stap 4: Plaatsen van het houten regelwerk

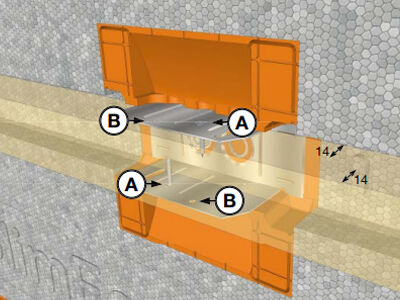

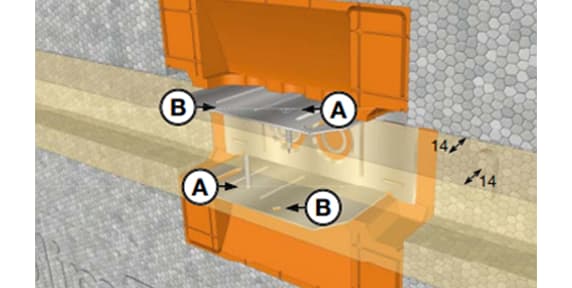

Bij houten regelwerk dient de minimale kwaliteitsklasse van het hout C18 te zijn. Hanteer een maximale hart-op-hart afstand van 30 tot 60 cm. Gebruik de tabel uit stap 2 om deze afstand te bepalen. Gebruik Vuren Geschaafd 50x50 als regel. Het is ook mogelijk om Vuren Geschaafd 50x75 toe te passen, indien noodzakelijk. De hoogte van de beugel is 24 mm. De vuren regels dien je vanaf de zijkanten van de beugels in de regels vast te schroeven. Hierdoor is er een stelruimte van 24 mm, waardoor je zelf bepaald in hoeverre de houten regels uit de beugels steken. Bovendien beschikken de beugels niet over schroefgaten, maar over slobgaten. Hierdoor gaat het stellen van je regelwerk een stuk eenvoudiger. Wanneer je de regels op de juiste plek in de beugels hebt zitten, kun je ze bevestigen door ze aan beide kanten van de beugel vast te schroeven. De randafstand dient minimaal 14 mm te zijn. Dit is de afstand van de rand van regel tot aan de rand van het schroefgat. Bevestig de regels via bevestigingspunten A of B. Bevestig de schroeven niet via beide punten, want dan zullen de schroeven elkaar raken. Het wordt aanbevolen om RVS schroeven van minimaal 4x30 cm te gebruiken ter bevestiging.

IsoBouw SlimFort Bevestigingswijze

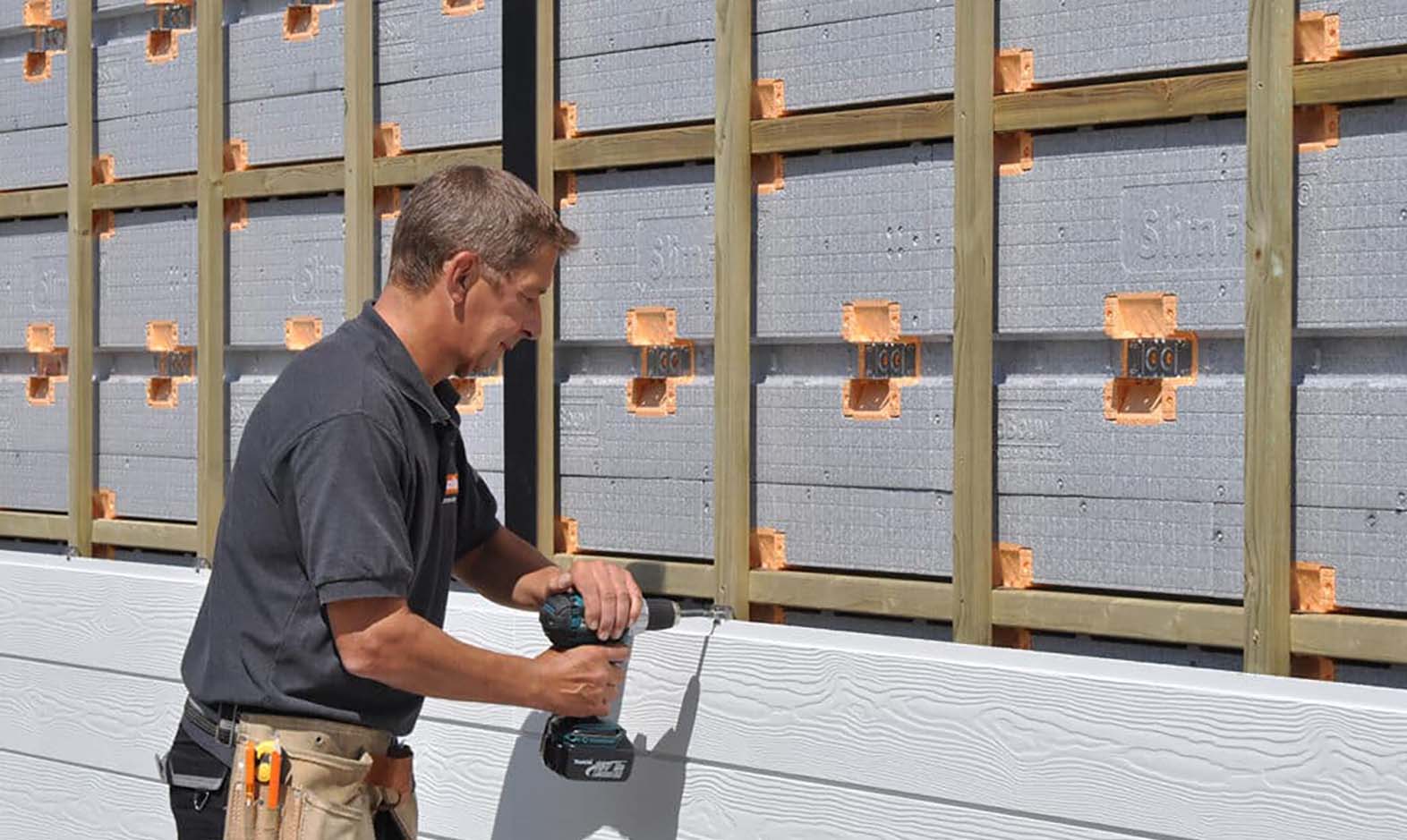

Het tweede regelwerk kun je vervolgens ook plaatsen door deze vast te schroeven op het eerste regelwerk. De afmetingen van de regels van het tweede regelwerk dienen minimaal 28x45 mm te zijn. Hanteer een maximale hart-op-hart afstand van 600 mm tussen de regels. Gebruik daarnaast RVS schroeven van minimaal 6x60 mm ter bevestiging van het tweede regelwerk op het eerste regelwerk. Hanteer in deze situatie een randafstand van 18 mm.

Bekijk bovenstaande video voor een compleet overzicht hoe je IsoBouw SlimFort Gevelisolatie moet verwerken!

Vragen over de montage van IsoBouw SlimFort Gevelisolatie?

Heb je nog vragen over hoe je IsoBouw SlimFort moet monteren, verwerken en bevestigen? Neem dan contact op met één van onze productspecialisten en zij zullen je verder helpen! Zij zijn bereikbaar via het telefoonnummer 0541 – 354 444 en het online contactformulier.
