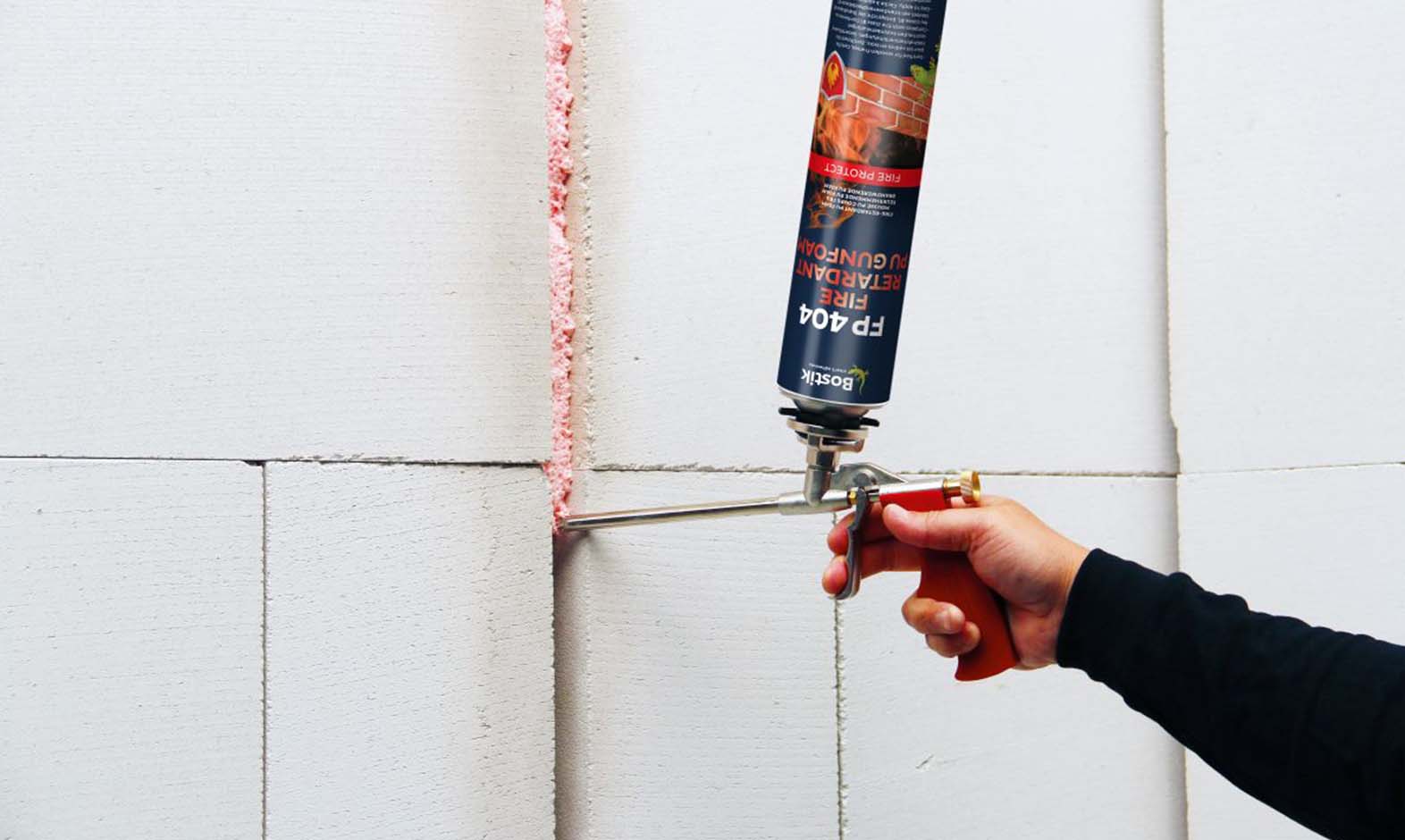

Hoe maak je jouw voegen brandwerend met kit?

Het brandwerend maken van je compartimenten binnen je woning kan een aantal ingewikkelde vragen opleveren. Er wordt van hedendaagse constructies vereist dat ze bijdragen aan een bepaalde mate van brandwerendheid. Voegen en naden zijn kwetsbare punten waar ontvlambaar materiaal zich kan verspreiden. Het is daarom zo gek nog niet om te overwegen om je voegen en naden met brandwerende kit of PU Foam af te dichten. Hieronder lees je de punten welke we gaan behandelen en van belang zijn bij het brandwerend maken van jouw voegen met kit:

Test- en classificatienormen
Toepassingen met Bostik kitten en purschuim
Horizontale en verticale brandwerende afdichting van voegen tussen hout en stenen
Verticale brandwerende afdichting van steenachtige materialen
Horizontale en verticale afdichting van voegen tussen steen en gips, en tussen gips en gips

Test- en classificatienormen

Hieronder wordt een inleiding gegeven over hoe tegenwoordig de brandwerendheid in voegen kan worden gemeten aan de hand van een aantal normen. De begrippen die hier worden gegeven zijn essentieel om het verdere verloop van de tekst te begrijpen. De brandwerendheid van bouwmaterialen wordt namelijk bepaald aan de hand van normen welke op Europees niveau vastgesteld zijn. Hierbij is een duidelijk onderscheid gemaakt tussen test- en classificatienormen.

Testnormen

Testnormen bevatten voorschriften over hoe bouwmaterialen moeten worden getest op hun brandwerendheid. De drie verschillende brandwerende oplossingen zijn getest volgens de EN 1366-4, welke getest zijn op lineaire voegen. Zo bestaat bijvoorbeeld ook de testnorm 1366-3, welke ontwikkeld is voor het testen van voegen en naden bij doorvoeringen.

Classificatienormen

Classificatienormen zijn een klassenverdeling waarin de verschillende resultaten in geclassificeerd kunnen worden. Met betrekking tot constructies worden drie criteria onderscheiden, welke uitgedrukt worden in minuten over hoelang het bouwmateriaal weerstand biedt.

Moment van bezwijken (R)

Dit is de tijd tot het bezwijken van een bouwelement bij een brand. De ‘R’ staat voor Resistance loadbaring capacity.

De scheidende functie (E)

De scheidende functie is de vlamdichtheid van een product. Het drukt het vermogen van een bouwmateriaal uit, welke een scheidende functie dient, om ervoor te zorgen dat de brand niet zal gaan uitbreiden. Bij blootstelling aan een brand is het niet de bedoeling dat de niet-blootgestelde kant ook gaat branden.

Het isolatievermogen tijdens een brand (I)

Het isolerende vermogen bepaalt het vermogen van een bouwelement om blootstelling aan een brand te weerstaan zonder branduitbreiding naar de andere zijde. De thermische isolatie beschermt de niet-blootgestelde zijde van hitte overdracht, waardoor zowel het bouwmateriaal zelf als de omliggende materialen niet in vlammen zullen opgaan.

De resultaten van de brandwerende testen van de drie brandwerende producten zijn geclassificeerd in criteria E en I (EI). Een brandwerendheid van EI 30 betekent dus dat de kit 30 minuten lang kan voorkomen om de niet-blootgestelde kant in vlammen te laten opgaan.

Toepassingen met Bostik kitten en purschuim

Voor iedere soort voeg worden diverse afbeeldingen weergegeven. Bij iedere afbeelding wordt 1 of meer van de brandwerende producten van Bostik getoond. Vervolgens wordt er een tabel weergegeven, waarin wordt laten zien hoe lang iedere kit of purschuim brandwerend is. In de tabellen worden wanddiktes gegeven. De 'echte' wanddiktes dienen net zo dik of dikker te zijn dan de wanddiktes in de tabel. De verschillende brandwerende producten worden met kleuren aangegeven, welke in de legenda hieronder zijn weergegeven.

= Bostik FP 403 Fireseal Hybrid

= Bostik FP 404 Fire Retardant PU (Gun)Foam

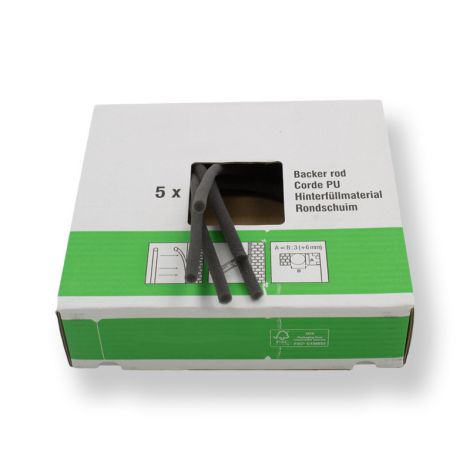

= Bostik Rugvulling

Horizontale en verticale brandwerende afdichting van voegen tussen hout en stenen

Bij deze naad en/of voeg moet een verbinding worden gemaakt tussen een houten kozijn en een gemetselde muur. Alleen verbindingen met vurenhout zijn geschikt.

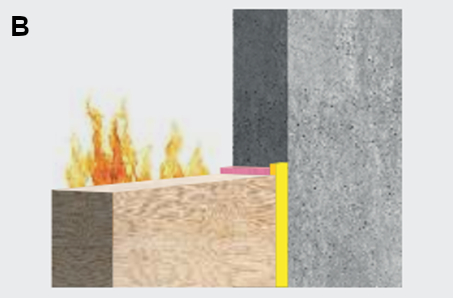

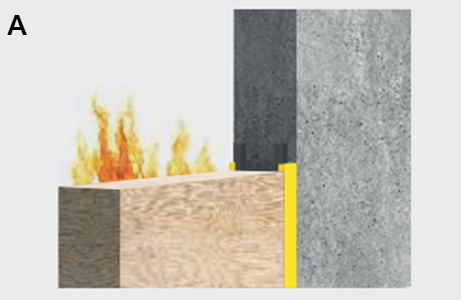

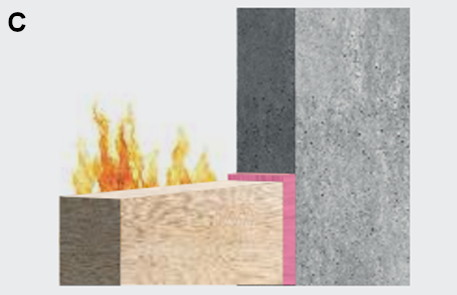

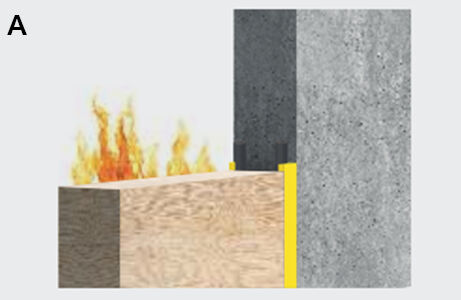

Figuur A: Dubbelzijdige voeg met Bostik FP 403 Fireseal Hybrid in combinatie met Bostik Rugvulling	Figuur B: Enkelzijdige voeg met Bostik FP 404 Fire Retardant PU Foam in combinatie met Bostik FP 403 Fireseal Hybrid	Figuur C: Voeg volledig gevuld met Bostik FP 404 Fire Retardant PU Foam

Aantal minuten brandwerend		EI 30	EI 45	EI 60	EI 90	EI 120
Voegbreedte	Voegdiepte (wanddikte)
5 mm	100 mm	A	A	A	A	A
8 mm	100 mm	A, B, C	A, B, C	A, B, C	A, B, C	A, B, (C*)
20 mm	100 mm	A, B, C	A, B, C	A, B, C	A, B, C	A, B, (C*)

* (C) = alleen verticaal

Verticale brandwerende afdichting van steenachtige materialen

Het is ook mogelijk om de brandwerende kitten en purschuim toe te passen in voegen tussen steenachtige materialen. Voorbeelden hiervan zijn dilatatievoegen tussen gemetselde muren, kalkzandsteen, gipsblokken en beton. De afbeeldingen en de tabel hieronder geven de verschillende mogelijkheden weer.

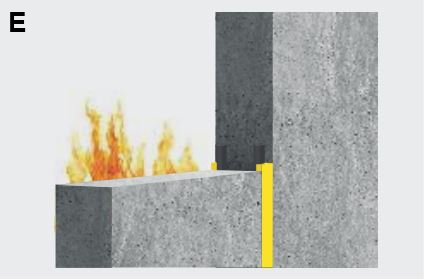

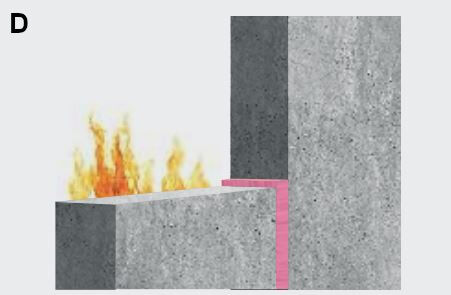

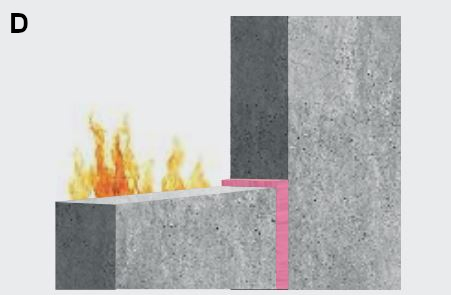

Figuur D: Dubbelzijdige voeg met Bostik FP 403 Fireseal Hybrid in combinatie met Bostik Rugvulling	Figuur E: Voeg volledig gevuld met Bostik FP 404 Fire Retardant PU Foam

Aantal minuten brandwerend	EI 30	EI 45	EI 60	EI 90	EI 120	EI 180
Voegbreedte	D	D	D	D	-	-
8 mm	D, E	D, E	E	E	E	E
20 mm	D, E	D, E	E	E	E	E
25 mm	D, E	D, E	E	E	E	E
30 mm	D, E	D, E	E	E	E	E
40 mm	E	E	E	E	E	E

Horizontale en verticale afdichting van voegen tussen steen en gips, en tussen gips en gips

Het afkitten van voegen tussen gipsplaten en steenachtige materialen, evenals tussen gipsplaten onderling, vereist ook een bepaalde mate van aandacht. In de meeste gevallen gaat het om metal-stud verbindingen van gipsplaten en een gemetselde of betonnen muur en/of vloer.

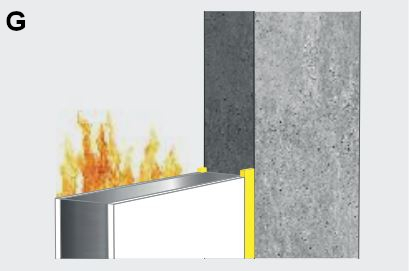

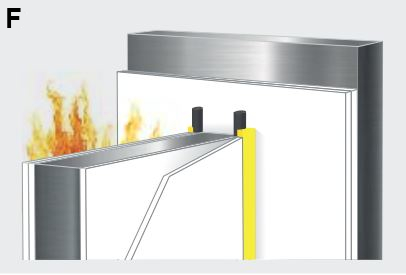

Figuur F: Dubbelzijdige voeg in dubbele gipsplaat met Bostik FP 403 Fireseal Hybrid in combiantie met Bostik Rugvulling	Figuur G: Dubbelzijdige voeg met Bostik FP 403 Fireseal Hybrid	Figuur H: Enkelzijdige voeg met Bostik FP 403 Fireseal Hybrid

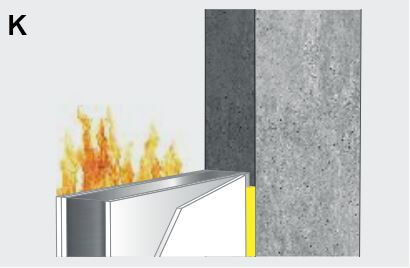

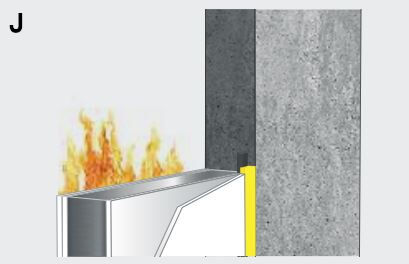

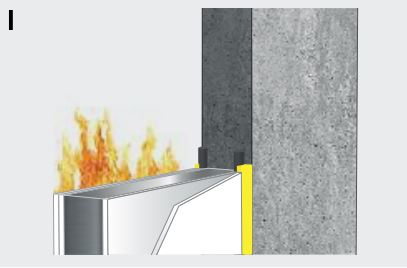

Figuur I: Dubbelzijdige voeg met Bostik FP 403 Fireseal Hybrid in combinatie met Bostik Rugvulling	Figuur J: Enkelzijdige voeg met Bostik FP 403 Fireseal Hybrid in combiantie met Bostik Rugvulling	Figuur K: Enkelzijdige voeg in dubbel gipsplaat met Bostik FP 403 Fireseal Hybrd

Dubbelzijdige voeg in dubbel gipsplaat met Bostik FP 403 Fireseal Hybrid

Figuur L: Dubbelzijdige voeg in dubbel gipsplaat met Bostik FP 403 Fireseal Hybrid

Aantal minuten brandwerend		EI 30	EI 45	EI 60	EI 90	EI 120
Voegbreedte	Voegdiepte (wanddikte)
Verticaal
10 mm	75 mm*	F, G	F, G	F, G	-	-
10 mm	100 mm*	F, I	F, I	F, I	F, I	F, I
Horizontaal
10 mm	75 m*	G, H	G, H	G, H	-	-
10 mm	100 mm*	I, J, K, L	I, J, K, L	I, J, K, L	I, J, K, L	I, J, K, L

*75 mm (enkele platen) / 100 mm (dubbele platen)

Heb je nog vragen over brandwerende kit?

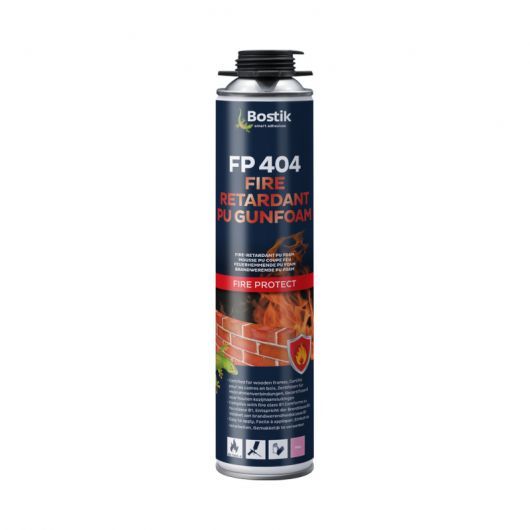

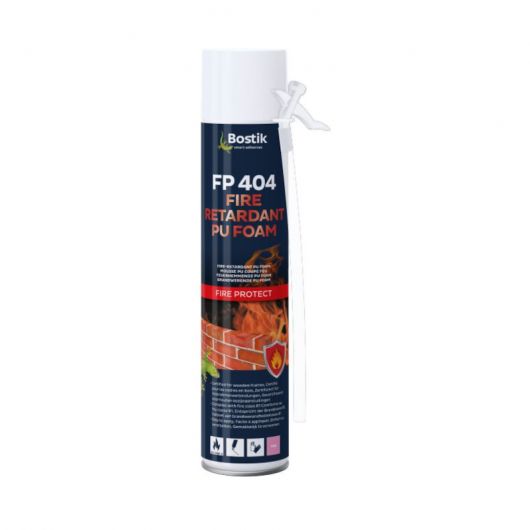

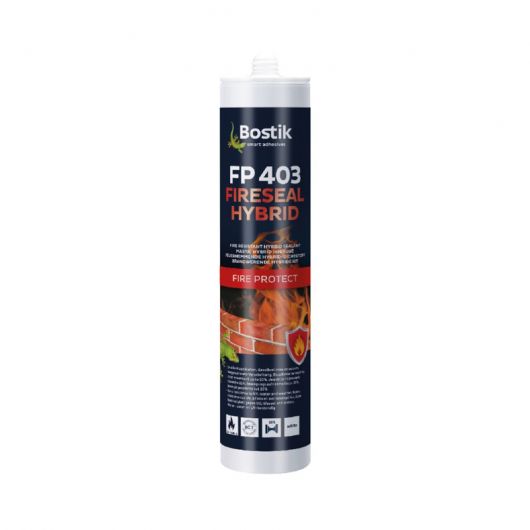

Het brandbestendig maken van je compartimenten met brandwerende kitten mag niet onderschat worden. Door gebruik van diverse kitten is jouw woning of bouwwerk een stuk beter bestand tegen vuur. Sleiderink verkoopt de volgende brandwerende oplossingen voor naden en voegen: Bostik FP 403 Fireseal Hybrid, Bostik FP 404 Fire Retardant PU Foam en de Bostik FP 404 Fire Retardant PU Gunfoam.

Heb je nog vragen hoe je de brandwerende kitten en purschuim het beste kunt toepassen? Aarzel dan niet en neem contact op via ons contactformulier.
